Канальная мульти сплит-система Axioma на 3 комнаты ASB27M3Z1R/ASX09MDZ1R/ASX12MDZ1R/ASX18MDZ1R

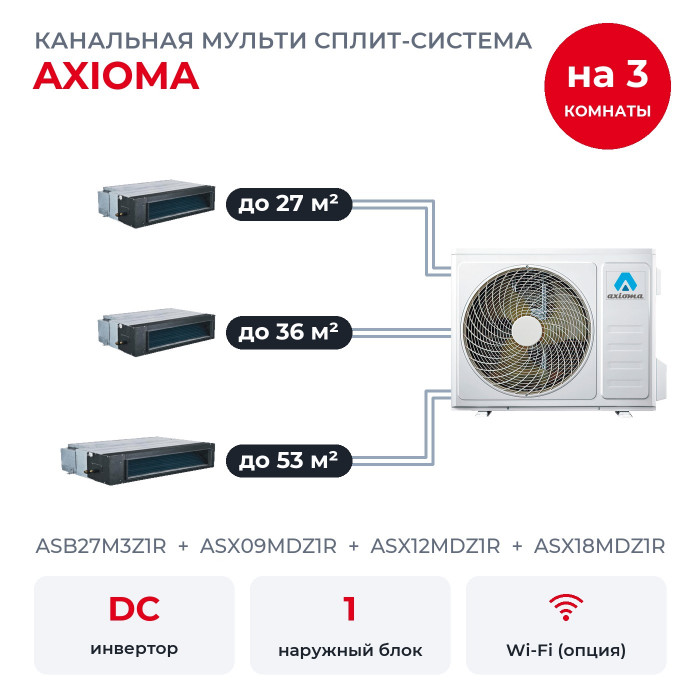

Три комнаты обслуживает один наружный блок ASB27M3Z1R на фасаде. Здесь спальня до 27 м², гостиная до 36 м² и open space до 53 м², и для каждой стоит свой внутренний блок: ASX09MDZ1R, ASX12MDZ1R, ASX18MDZ1R. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки. Это поколение 2023-2024 годов.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 12 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 11,43 кВт, а ASB27M3Z1R номинально выдаёт 7,9 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все три включены на максимуме одновременно, наружный распределяет свои 7,9 кВт между блоками, и каждый получает меньше своего номинала.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Размеры и подключение

• ASX09MDZ1R: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX12MDZ1R: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX18MDZ1R: 5,27 кВт холода, помещение до 53 м², корпус 920×200×450 мм, внешнее статическое давление 12 Па, шум от 50 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм. Для ASX18MDZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Функции ASX-MD-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть самодиагностика с выводом кода ошибки, таймер включения и выключения до 24 часов, антикоррозийная защита и авторестарт после перебоя с электричеством. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Монтаж и наружный блок

ASB27M3Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше трёх.

• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 25 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Фреон. С завода в контуре 1,5 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 45 м; по высоте наружный и внутренние могут расходиться до 10 м.

Вопросы

Можно ли потом добавить четвёртую комнату? Нет, у ASB27M3Z1R три выхода, и все заняты.

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 7,9 кВт между блоками.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
