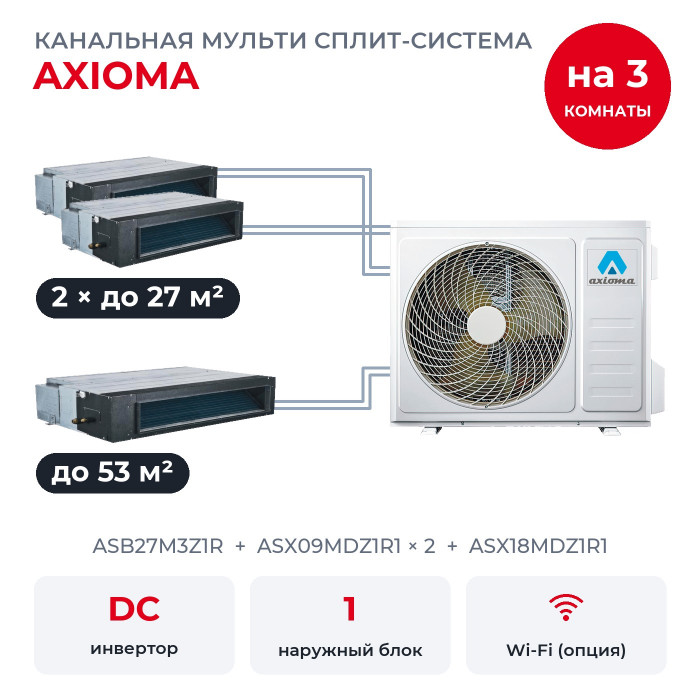

Канальная мульти сплит-система Axioma на 3 комнаты ASB27M3Z1R/ASX09MDZ1R1x2/ASX18MDZ1R1

Три комнаты обслуживает один наружный блок ASB27M3Z1R на фасаде. Здесь кабинет до 27 м², детская до 27 м² и столовая до 53 м², и для каждой стоит свой внутренний блок: ASX09MDZ1R1 × 2, ASX18MDZ1R1. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 25 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 10,56 кВт, наружный номинально даёт 7,9 кВт. Axioma указывает это сочетание в каталогах 2025 и 2026 годов и в инструкции по монтажу.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB27M3Z1R разделит свои 7,9 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Функции ASX-MD-R1

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть самодиагностика с выводом кода ошибки, автоматический перезапуск после отключения света, таймер включения и выключения до 24 часов и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Состав по комнатам

• ASX09MDZ1R1 × 2: 2,64 кВт холода, помещение до 27 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А).
• ASX18MDZ1R1: 5,28 кВт холода, помещение до 53 м², корпус 920×200×490 мм, внешнее статическое давление 25 Па, шум от 28 до 46 дБ(А).

На наружном блоке стоят выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Наружный блок ASB27M3Z1R и монтаж

ASB27M3Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше трёх.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 1,5 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Трассы. Трасса до каждого внутреннего блока может быть до 25 м, всего по системе до 60 м. Наружный может стоять выше или ниже внутренних на 15 м.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Нужен ли проект воздуховодов? Да: внешнее статическое давление 25 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
