Кассетная мульти сплит-система Axioma на 2 комнаты ASB27M3Z1R/ASX12MCZ1R/ASX18MCZ1R

Комплект подойдёт для двух комнат: гостиная до 36 м² и кафе до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX12MCZ1R/A-Q4B, ASX18MCZ1R/A-Q4B, а наружный ASB27M3Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 8,79 кВт, наружный номинально даёт 7,9 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если обе комнаты включить на максимум одновременно, ASB27M3Z1R разделит свои 7,9 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если обе комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB32M4Z1R на 9,4 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Наружный рассчитан на три комнаты, здесь подключены две, ещё одну можно добавить позже по таблице комбинаций производителя.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из двух комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

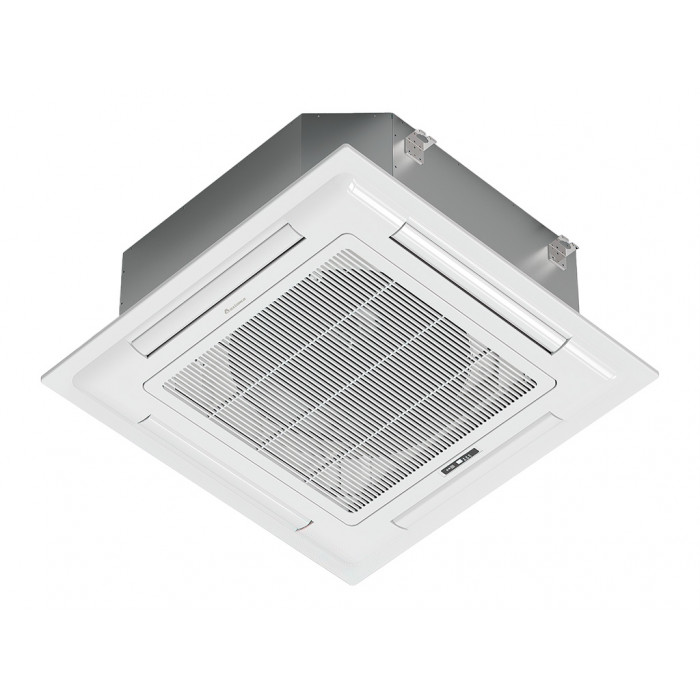

Кассетный блок встраивают в подвесной потолок: корпус 574×574 мм высотой 250 мм уходит за потолок, снизу видна только декоративная панель A-Q4B. Конденсат откачивает встроенный насос.

Состав по комнатам

• ASX12MCZ1R: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм. Для ASX18MCZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Функции ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть самодиагностика с кодами ошибок на дисплее, автоматический перезапуск после отключения света, антикоррозийная защита и таймер включения и выключения до 24 часов. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Наружный ASB27M3Z1R

У ASB27M3Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до трёх внутренних блоков, но не меньше двух.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 30 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Хладагент R32: заводская заправка 1,5 кг, на длинных трассах систему дозаправляют при монтаже.

Вопросы

Хватит ли мощности, если включить обе комнаты? Поодиночке каждая работает в полную силу. Когда обе включены на максимуме одновременно, наружный делит свои 7,9 кВт между блоками.

Можно ли потом добавить комнату? Да, у ASB27M3Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, два кассетных блока с декоративными панелями A-Q4B и два инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
