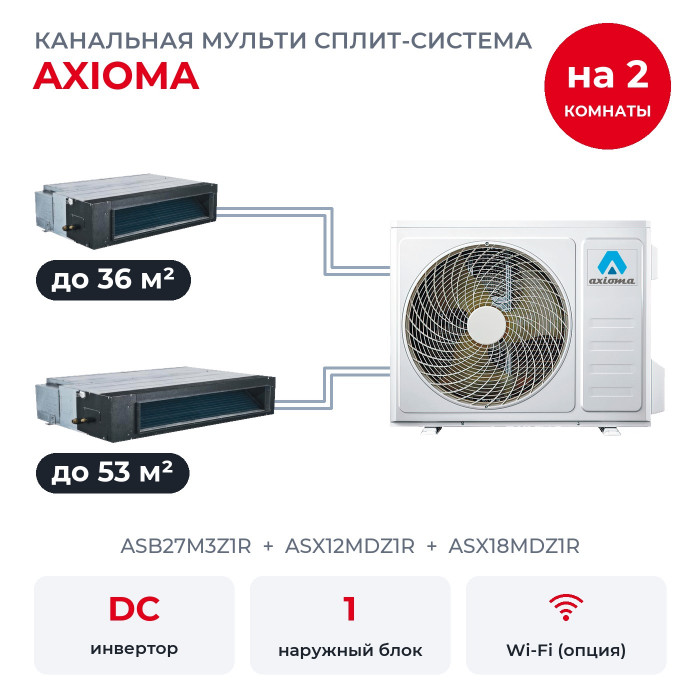

Канальная мульти сплит-система Axioma на 2 комнаты ASB27M3Z1R/ASX12MDZ1R/ASX18MDZ1R

Комплект подойдёт для двух комнат: переговорная до 36 м² и большая гостиная до 53 м². Для помещений подобраны канальные блоки ASX12MDZ1R, ASX18MDZ1R, а наружный ASB27M3Z1R один на всех. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки. Это поколение 2023-2024 годов.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из двух комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 12 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 8,79 кВт, а ASB27M3Z1R номинально выдаёт 7,9 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда обе включены на максимуме одновременно, наружный распределяет свои 7,9 кВт между блоками, и каждый получает меньше своего номинала.

Тот же набор блоков по таблицам Axioma принимает и ASB32M4Z1R на 9,4 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Наружный рассчитан на три комнаты, здесь подключены две, ещё одну можно добавить позже по таблице комбинаций производителя.

Что в комплекте

• ASX12MDZ1R: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX18MDZ1R: 5,27 кВт холода, помещение до 53 м², корпус 920×200×450 мм, внешнее статическое давление 12 Па, шум от 50 до 56 дБ(А).

У наружного блока выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм. У ASX18MDZ1R газовая труба 12,7 мм: каталоги Axioma 2023-2024 годов требуют её для кассетных и канальных блоков 18-го типоразмера, поэтому на подключении к выходу 9,52 мм нужен переход, его подбирают при монтаже. Остальные трубы подключают напрямую.

Возможности блоков ASX-MD-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Работа при скачках напряжения заявлена производителем для всей системы.

Есть и полезные мелочи: авторестарт после перебоя с электричеством, антикоррозийная защита, таймер включения и выключения до 24 часов и самодиагностика с выводом кода ошибки. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Что важно знать про ASB27M3Z1R

ASB27M3Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше трёх.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 30 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Хладагент R32: заводская заправка 1,5 кг, на длинных трассах систему дозаправляют при монтаже.

Вопросы

Нужен ли проект воздуховодов? Да: внешнее статическое давление 12 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Что входит в комплект? Наружный блок, два канальных блока и два инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
