Кассетная мульти сплит-система Axioma на 2 комнаты ASB27M3Z1R/ASX18MCZ1R1x2

Комплект подойдёт для двух комнат: большой торговый зал до 53 м² и спортзал до 53 м². В комнатах стоят кассетные блоки с панелями A-Q4B2 ASX18MCZ1R1/A-Q4B2 × 2, а наружный ASB27M3Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель, а конденсат откачивает встроенный насос.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 245 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B2. Встроенный насос сам откачивает конденсат.

Хватит ли мощности на две комнаты

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,56 кВт, а ASB27M3Z1R номинально выдаёт 7,9 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если обе комнаты включить на максимум одновременно, ASB27M3Z1R разделит свои 7,9 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если комнаты часто работают вместе, возьмите наружный мощнее: ASB32M4Z1R на 9,4 кВт принимает тот же набор по таблицам Axioma, и каждой комнате достанется больше мощности.

У ASB27M3Z1R три выхода, в этом комплекте заняты два. Добавить к такому набору ещё блок таблица комбинаций Axioma не позволяет, так что свободный выход останется пустым.

Возможности блоков ASX-MC-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть самодиагностика с выводом кода ошибки, автоматический перезапуск после отключения света, таймер включения и выключения до 24 часов и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Внутренние блоки

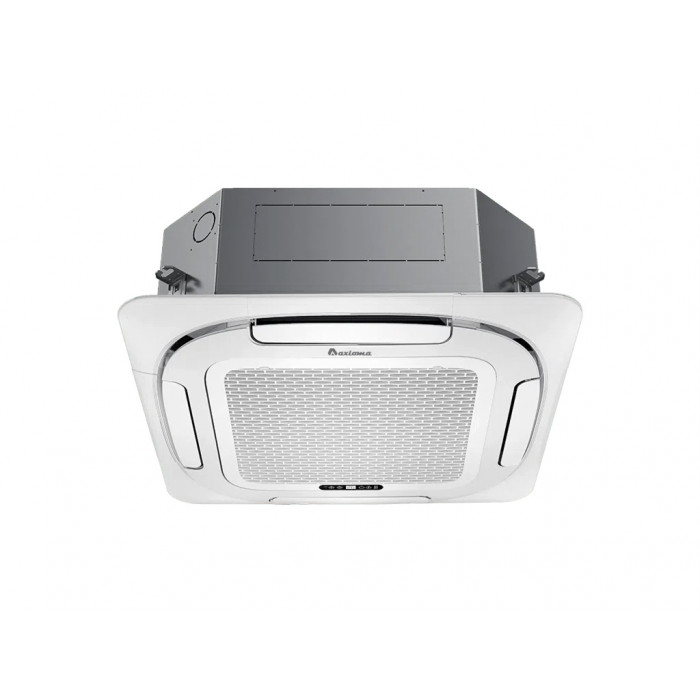

ASX18MCZ1R1 × 2: 5,28 кВт холода, помещение до 53 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 28 до 46 дБ(А). Блоки одной модели.

На наружном блоке стоят выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Монтаж и наружный блок

ASB27M3Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше трёх.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 60 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Фреон. С завода в контуре 1,5 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Хватит ли мощности, если включить обе комнаты? Поодиночке каждая работает в полную силу. Когда обе включены на максимуме одновременно, наружный делит свои 7,9 кВт между блоками.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но таблица комбинаций Axioma не предусматривает ещё один блок к такому набору.

Что входит в комплект? Наружный блок, два кассетных блока с декоративными панелями A-Q4B2 и два инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
