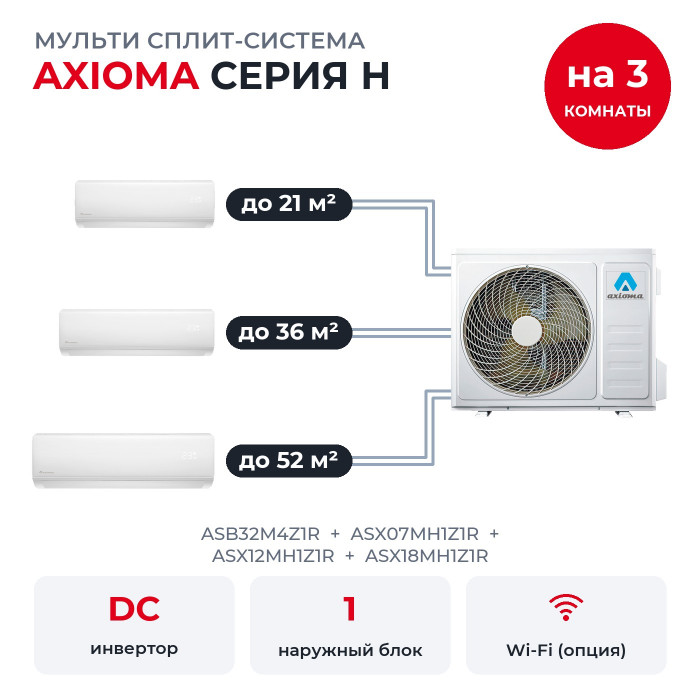

Мульти сплит-система Axioma Серия H на 3 комнаты ASB32M4Z1R/ASX07MH1Z1R/ASX12MH1Z1R/ASX18MH1Z1R

Три комнаты обслуживает один наружный блок ASB32M4Z1R на фасаде. Здесь небольшая спальня до 21 м², столовая до 36 м² и большая гостиная до 52 м², и для каждой стоит свой внутренний блок: ASX07MH1Z1R, ASX12MH1Z1R, ASX18MH1Z1R. У настенных Axioma серии H пятискоростной вентилятор и скрытый дисплей, а пульт с подсветкой кнопок лежит в каждой коробке.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 10,7 кВт, наружный номинально даёт 9,4 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все три включены на максимуме одновременно, наружный распределяет свои 9,4 кВт между блоками, и каждый получает меньше своего номинала.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций производителя.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Что в комплекте

• ASX07MH1Z1R: 2,05 кВт холода, комната до 21 м², корпус 698×255×190 мм, шум от 22 до 40 дБ(А).
• ASX12MH1Z1R: 3,52 кВт холода, комната до 36 м², корпус 777×250×201 мм, шум от 22 до 40 дБ(А).
• ASX18MH1Z1R: 5,13 кВт холода, комната до 52 м², корпус 910×294×206 мм, шум от 27 до 43 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Функции серии H

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Режим TURBO разгоняет вентилятор до максимума, когда комнату нужно охладить или согреть побыстрее.
• Вентилятор с пятью скоростями и авторежимом: силу потока легко подобрать под себя.
• MUTE. Вентилятор переходит на самую низкую скорость и работает тише всего.
• Жалюзи качаются вверх-вниз или фиксируются под нужным углом, влево-вправо поток направляют вручную.
• Запоминание положения жалюзи: выбранный угол сохраняется после выключения.
• Скрытый дисплей с температурой и кодами ошибок, на ночь его выключают кнопкой DISPLAY.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки задерживает пыль, его снимают и промывают водой.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть защита пульта от детских нажатий, автоматический перезапуск после отключения света, таймер на включение и выключение до суток вперёд, самодиагностика с кодами ошибок на дисплее и защита от коррозии. В коробке с каждым внутренним лежит инфракрасный пульт ARC-20T, кнопки у него с подсветкой. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Проводного пульта. Для настенной серии H Axioma его не предусматривает: управляют с инфракрасного пульта или со смартфона через Wi-Fi-контроллер.
• Самоочистки. Кнопка SELF-CLEAN на пульте ARC-20T есть, но по инструкции в этой серии она не применяется.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и кронштейн подбирают под длину трасс на месте.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB32M4Z1R и монтаж

ASB32M4Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше четырёх.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 80 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Можно ли потом добавить комнату? Да, у ASB32M4Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, три внутренних и три инфракрасных пульта ARC-20T. Трубы, кабель и кронштейн подбирают при монтаже.
