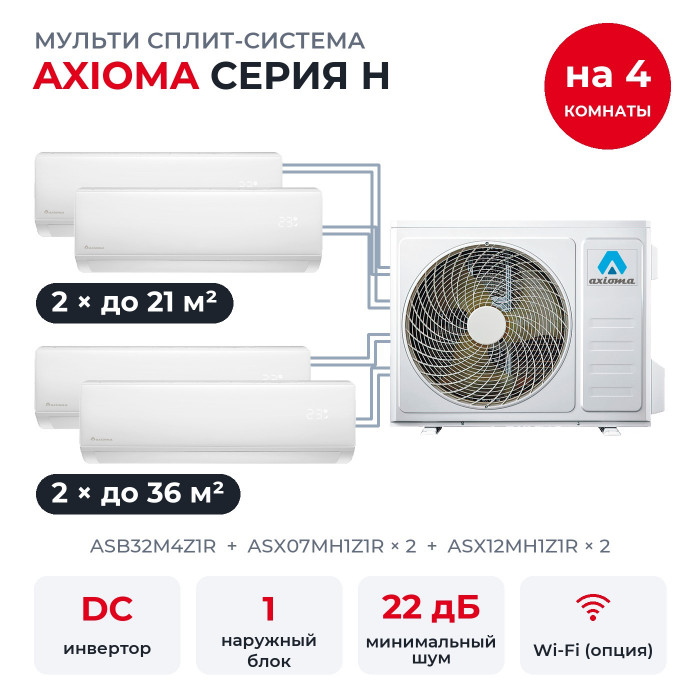

Мульти сплит-система Axioma Серия H на 4 комнаты ASB32M4Z1R/ASX07MH1Z1Rx2/ASX12MH1Z1Rx2

Четыре комнаты обслуживает один наружный блок ASB32M4Z1R на фасаде. Здесь кабинет до 21 м², небольшая спальня до 21 м², просторная детская до 36 м² и гостиная до 36 м², и для каждой стоит свой внутренний блок: ASX07MH1Z1R × 2, ASX12MH1Z1R × 2. Блоки серии H белые, с дисплеем скрытого типа и вентилятором на пять скоростей. На низкой скорости блоки шумят 22 дБ(А).

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 11,14 кВт, наружный номинально даёт 9,4 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Как работает мульти-система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Что в комплекте

• ASX07MH1Z1R × 2: 2,05 кВт холода, комната до 21 м², корпус 698×255×190 мм, шум от 22 до 40 дБ(А).
• ASX12MH1Z1R × 2: 3,52 кВт холода, комната до 36 м², корпус 777×250×201 мм, шум от 22 до 40 дБ(А).

У наружного блока выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Возможности блоков серии H

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Пять скоростей вентилятора. Обдув подбирают под комнату, есть и автоматический выбор скорости.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Режим TURBO разгоняет вентилятор до максимума, когда комнату нужно охладить или согреть побыстрее.
• MUTE. Вентилятор переходит на самую низкую скорость и работает тише всего.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Жалюзи качаются вверх-вниз или фиксируются под нужным углом, влево-вправо поток направляют вручную.
• Запоминание положения жалюзи: выбранный угол сохраняется после выключения.
• Дисплей скрытого типа показывает температуру и коды ошибок, а кнопкой DISPLAY его гасят на ночь.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Сетчатый фильтр на входе воздуха ловит пыль и легко моется.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Кроме того, есть авторестарт после перебоя с электричеством, блокировка кнопок пульта от детей, антикоррозийная защита, таймер включения и выключения до 24 часов и самодиагностика с выводом кода ошибки. В коробке с каждым внутренним лежит инфракрасный пульт ARC-20T, кнопки у него с подсветкой. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Проводного пульта. Для настенной серии H Axioma его не предусматривает: управляют с инфракрасного пульта или со смартфона через Wi-Fi-контроллер.
• Самоочистки. Кнопка SELF-CLEAN на пульте ARC-20T есть, но по инструкции в этой серии она не применяется.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и кронштейн подбирают под длину трасс на месте.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный ASB32M4Z1R

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 80 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 2,2 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет код PA, «конфликт режимов»: в мульти-системе режим один на все комнаты.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 9,4 кВт между блоками.

Что входит в комплект? Наружный блок, четыре внутренних и четыре инфракрасных пульта ARC-20T. Трубы, кабель и кронштейн подбирают при монтаже.
