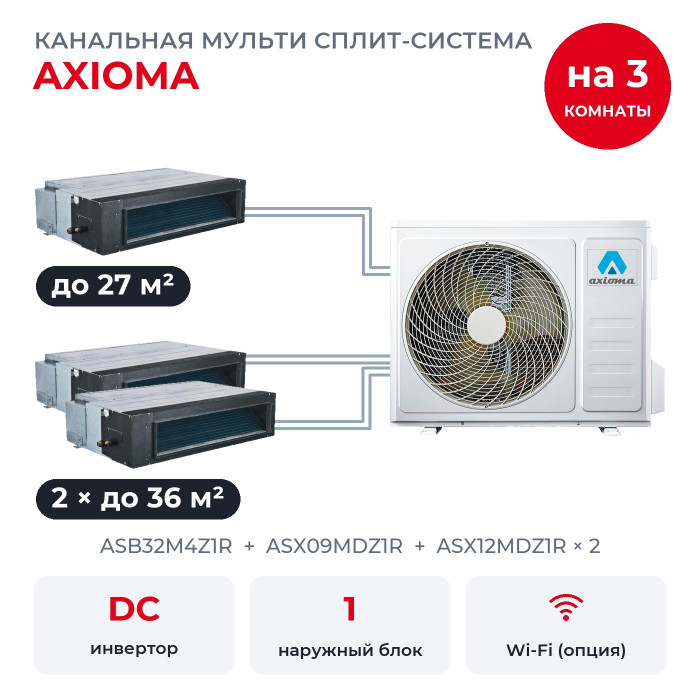

Канальная мульти сплит-система Axioma на 3 комнаты ASB32M4Z1R/ASX09MDZ1R/ASX12MDZ1Rx2

Три комнаты обслуживает один наружный блок ASB32M4Z1R на фасаде. Здесь детская до 27 м², переговорная до 36 м² и спальня до 36 м², и для каждой стоит свой внутренний блок: ASX09MDZ1R, ASX12MDZ1R × 2. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки. Блоки MDZ1R из линейки 2023-2024 годов.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 12 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 9,68 кВт, наружный номинально даёт 9,4 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций производителя.

Функции ASX-MD-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: самодиагностика с выводом кода ошибки, таймер включения и выключения до 24 часов, автоматический перезапуск после отключения света и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Состав по комнатам

• ASX09MDZ1R: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX12MDZ1R × 2: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Монтаж и наружный блок

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 45 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Фреон. С завода в контуре 2,2 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 9,4 кВт между блоками.

Можно ли потом добавить комнату? Да, у ASB32M4Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
