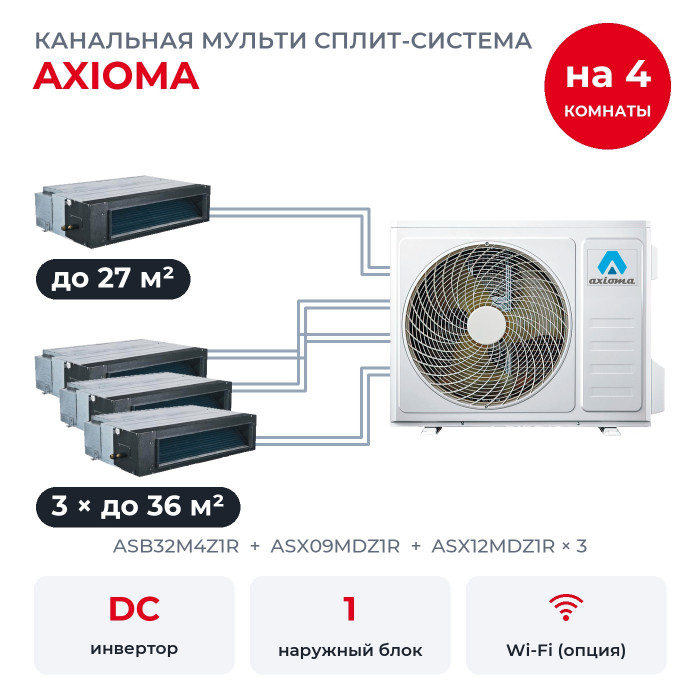

Канальная мульти сплит-система Axioma на 4 комнаты ASB32M4Z1R/ASX09MDZ1R/ASX12MDZ1Rx3

Комплект подойдёт для четырёх комнат: спальня до 27 м², гостиная до 36 м², столовая до 36 м² и переговорная до 36 м². Для помещений подобраны канальные блоки ASX09MDZ1R, ASX12MDZ1R × 3, а наружный ASB32M4Z1R один на всех. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки. Блоки MDZ1R из линейки 2023-2024 годов.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 12 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Возможности блоков ASX-MD-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Работа при скачках напряжения заявлена производителем для всей системы.

Есть и полезные мелочи: антикоррозийная защита, автоматический перезапуск после отключения света, таймер на включение и выключение до суток вперёд и самодиагностика с кодами ошибок на дисплее. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Хватит ли мощности на четыре комнаты

Внутренние блоки вместе рассчитаны на 13,2 кВт холода, наружный номинально выдаёт 9,4 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если комнаты часто работают вместе, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и каждой комнате достанется больше мощности.

Что в комплекте

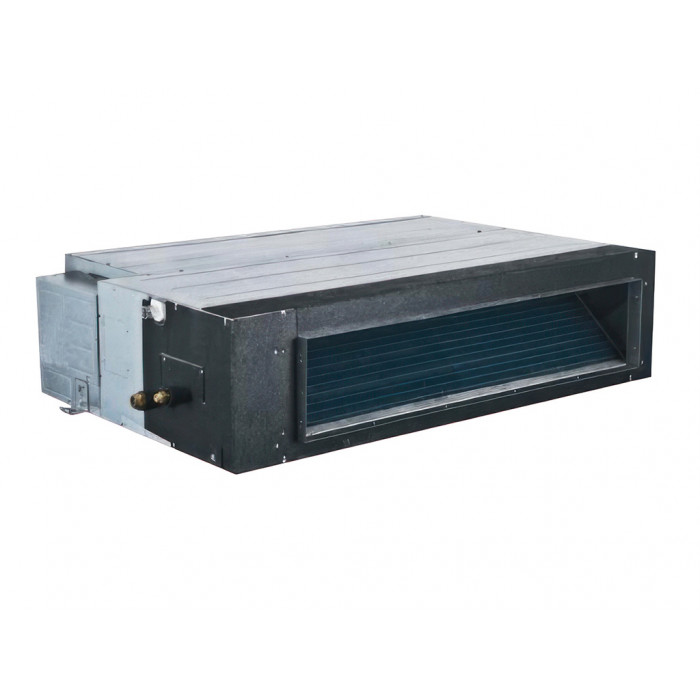

• ASX09MDZ1R: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX12MDZ1R × 3: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Монтаж и наружный блок

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 60 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Можно ли потом добавить пятую комнату? Нет, у ASB32M4Z1R четыре выхода, и все заняты.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 9,4 кВт между блоками.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
