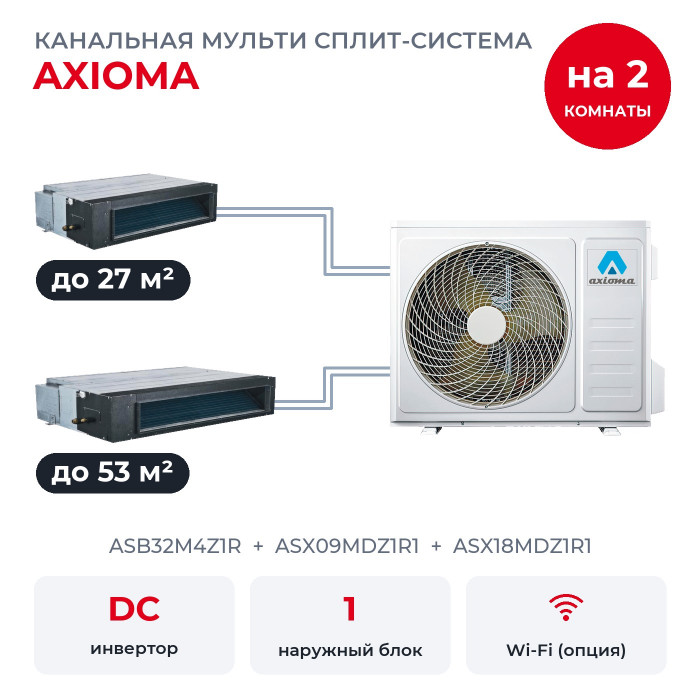

Канальная мульти сплит-система Axioma на 2 комнаты ASB32M4Z1R/ASX09MDZ1R1/ASX18MDZ1R1

Две комнаты обслуживает один наружный блок ASB32M4Z1R на фасаде. Здесь спальня до 27 м² и большая гостиная до 53 м², и для каждой стоит свой внутренний блок: ASX09MDZ1R1, ASX18MDZ1R1. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки.

Один наружный блок на две комнаты

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 25 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 7,92 кВт, а ASB32M4Z1R номинально выдаёт 9,4 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда обе комнаты работают на максимуме одновременно.

У ASB32M4Z1R четыре выхода, в этом комплекте заняты два: два свободных выхода остаются на будущие комнаты. Если расширять систему не планируете, тот же набор блоков принимает ASB27M3Z1R на 7,9 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Состав по комнатам

• ASX09MDZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А).
• ASX18MDZ1R1: 5,28 кВт холода, помещение до 53 м², корпус 920×200×490 мм, внешнее статическое давление 25 Па, шум от 28 до 46 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Что умеют блоки ASX-MD-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: таймер на включение и выключение до суток вперёд, защита от коррозии, автоматический перезапуск после отключения света и самодиагностика с выводом кода ошибки. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Наружный блок ASB32M4Z1R и монтаж

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 80 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Фреон. С завода в контуре 2,2 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.

Вопросы

Можно ли потом добавить комнату? Да, у ASB32M4Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Нужен ли проект воздуховодов? Да: внешнее статическое давление 25 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, два канальных блока и два инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
