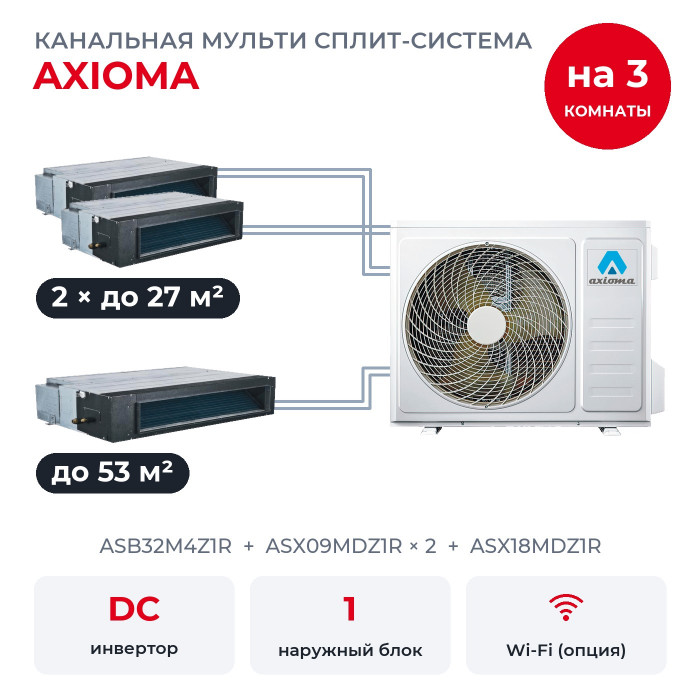

Канальная мульти сплит-система Axioma на 3 комнаты ASB32M4Z1R/ASX09MDZ1Rx2/ASX18MDZ1R

Комплект подойдёт для трёх комнат: спальня до 27 м², кабинет до 27 м² и столовая до 53 м². Для помещений подобраны канальные блоки ASX09MDZ1R × 2, ASX18MDZ1R, а наружный ASB32M4Z1R один на всех. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки. Блоки MDZ1R из линейки 2023-2024 годов.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 12 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 10,55 кВт холода, наружный номинально выдаёт 9,4 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все три включены на максимуме одновременно, наружный распределяет свои 9,4 кВт между блоками, и каждый получает меньше своего номинала.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций производителя.

Что в комплекте

• ASX09MDZ1R × 2: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX18MDZ1R: 5,27 кВт холода, помещение до 53 м², корпус 920×200×450 мм, внешнее статическое давление 12 Па, шум от 50 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Для ASX18MDZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Возможности блоков ASX-MD-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть авторестарт после перебоя с электричеством, самодиагностика с выводом кода ошибки, таймер включения и выключения до 24 часов и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный ASB32M4Z1R

ASB32M4Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше четырёх.

• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Фреон. С завода в контуре 2,2 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 25 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 45 м. Наружный может стоять выше или ниже внутренних на 10 м.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 9,4 кВт между блоками.

Можно ли потом добавить комнату? Да, у ASB32M4Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
