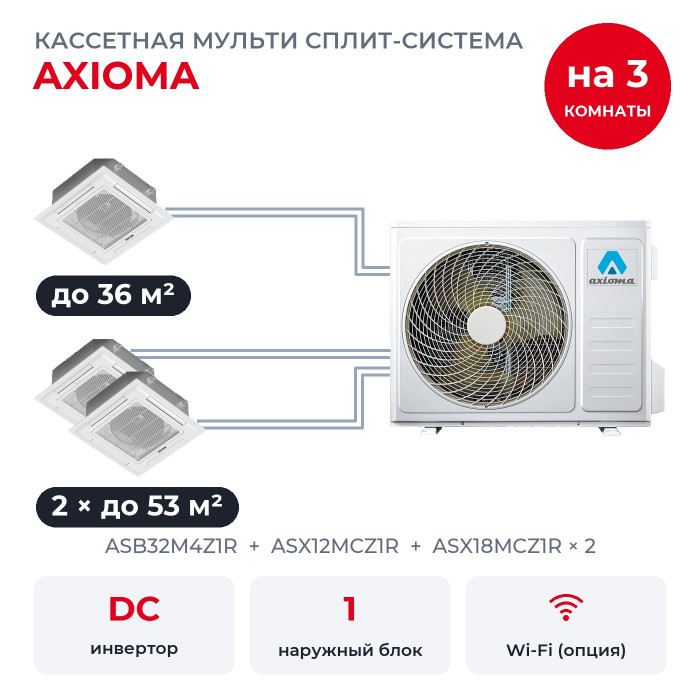

Кассетная мульти сплит-система Axioma на 3 комнаты ASB32M4Z1R/ASX12MCZ1R/ASX18MCZ1Rx2

Три комнаты обслуживает один наружный блок ASB32M4Z1R на фасаде. Здесь офис до 36 м², кафе до 53 м² и open space до 53 м², и для каждой стоит свой внутренний блок: ASX12MCZ1R/A-Q4B, ASX18MCZ1R/A-Q4B × 2. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 574×574 мм высотой 250 мм уходит за потолок, снизу видна только декоративная панель A-Q4B. Конденсат откачивает встроенный насос.

Возможности блоков ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть таймер включения и выключения до 24 часов, самодиагностика с кодами ошибок на дисплее, антикоррозийная защита и автоматический перезапуск после отключения света. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 14,06 кВт, а ASB32M4Z1R номинально выдаёт 9,4 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: при одновременной работе всех блоков каждой комнате достанется больше мощности.

У ASB32M4Z1R четыре выхода, в этом комплекте заняты три. Добавить к такому набору ещё блок таблица комбинаций Axioma не позволяет, так что свободный выход останется пустым.

Что в комплекте

• ASX12MCZ1R: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R × 2: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Для ASX18MCZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Наружный ASB32M4Z1R

ASB32M4Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше четырёх.

• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 45 м; по высоте наружный и внутренние могут расходиться до 10 м.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 9,4 кВт между блоками.

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
