Мульти сплит-система Axioma Серия H на 4 комнаты ASB42M5Z1R/ASX07MH1Z1Rx2/ASX12MH1Z1R/ASX18MH1Z1R

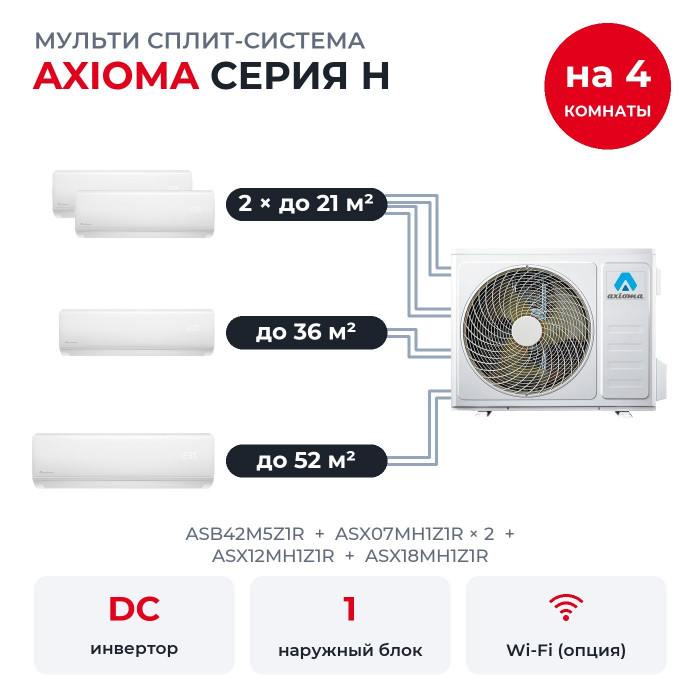

Комплект подойдёт для четырёх комнат: гостевая до 21 м², кабинет до 21 м², столовая до 36 м² и кухня-гостиная до 52 м². В комнатах висят настенные блоки серии H ASX07MH1Z1R × 2, ASX12MH1Z1R, ASX18MH1Z1R, а наружный ASB42M5Z1R один на всех. Блоки серии H белые, с дисплеем скрытого типа и вентилятором на пять скоростей.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 12,75 кВт, наружный номинально даёт 12,2 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице комбинаций производителя.

Что умеют блоки серии H

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• MUTE. Вентилятор переходит на самую низкую скорость и работает тише всего.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим TURBO разгоняет вентилятор до максимума, когда комнату нужно охладить или согреть побыстрее.
• Пять скоростей вентилятора. Обдув подбирают под комнату, есть и автоматический выбор скорости.
• Жалюзи качаются вверх-вниз или фиксируются под нужным углом, влево-вправо поток направляют вручную.
• Память жалюзи: после включения они встают под тот угол, который был задан.
• Скрытый дисплей с температурой и кодами ошибок, на ночь его выключают кнопкой DISPLAY.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Сетчатый фильтр на входе воздуха ловит пыль и легко моется.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Кроме того, есть защита пульта от детских нажатий, таймер включения и выключения до 24 часов, самодиагностика с кодами ошибок на дисплее, авторестарт после перебоя с электричеством и защита от коррозии. К каждому внутреннему в коробке идёт инфракрасный пульт ARC-20T с подсветкой кнопок. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Размеры и подключение

• ASX07MH1Z1R × 2: 2,05 кВт холода, комната до 21 м², корпус 698×255×190 мм, шум от 22 до 40 дБ(А).
• ASX12MH1Z1R: 3,52 кВт холода, комната до 36 м², корпус 777×250×201 мм, шум от 22 до 40 дБ(А).
• ASX18MH1Z1R: 5,13 кВт холода, комната до 52 м², корпус 910×294×206 мм, шум от 27 до 43 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Монтаж и наружный блок

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Проводного пульта. Для настенной серии H Axioma его не предусматривает: управляют с инфракрасного пульта или со смартфона через Wi-Fi-контроллер.
• Самоочистки. Кнопка SELF-CLEAN на пульте ARC-20T есть, но по инструкции в этой серии она не применяется.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и кронштейн подбирают под длину трасс на месте.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 12,2 кВт между блоками.

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, четыре внутренних и четыре инфракрасных пульта ARC-20T. Трубы, кабель и кронштейн подбирают при монтаже.
