Канальная мульти сплит-система Axioma на 2 комнаты ASB42M5Z1R/ASX09MDZ1R/ASX12MDZ1R

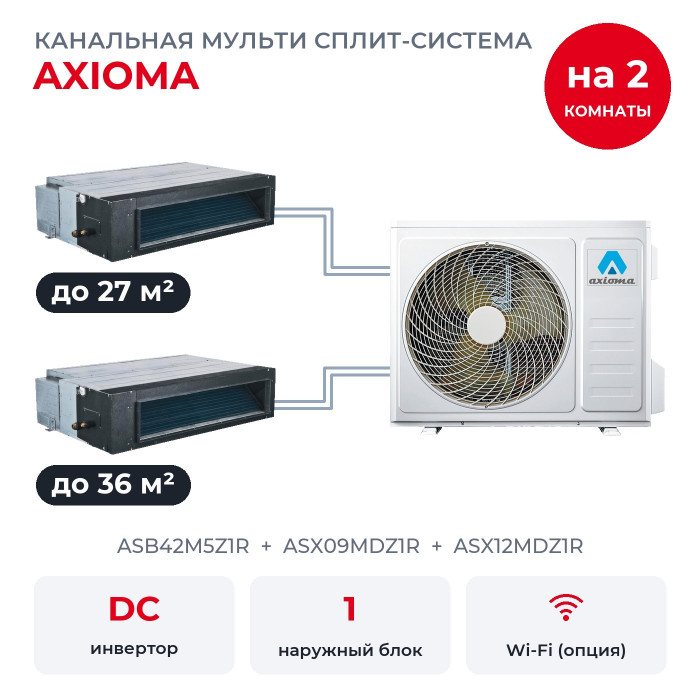

Эта мульти сплит-система Axioma подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в двух помещениях: кабинет до 27 м² и гостиная до 36 м². В комплект входят канальные блоки ASX09MDZ1R, ASX12MDZ1R и наружный ASB42M5Z1R. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки. Это поколение 2023-2024 годов.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 12 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Функции ASX-MD-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: таймер на включение и выключение до суток вперёд, защита от коррозии, авторестарт после перебоя с электричеством и самодиагностика с кодами ошибок на дисплее. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 6,16 кВт, наружный номинально даёт 12,2 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Запаса хватает: блоки вместе рассчитаны не больше, чем выдаёт наружный, так что обе комнаты могут работать на максимуме одновременно.

Наружный рассчитан на пять комнат, здесь подключены две, ещё три можно добавить позже по таблице комбинаций производителя. Если расширять систему не планируете, тот же набор блоков принимает ASB32M4Z1R на 9,4 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Что в комплекте

• ASX09MDZ1R: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX12MDZ1R: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Что важно знать про ASB42M5Z1R

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 30 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 32 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет код PA, «конфликт режимов»: в мульти-системе режим один на все комнаты.

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, два канальных блока и два инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
