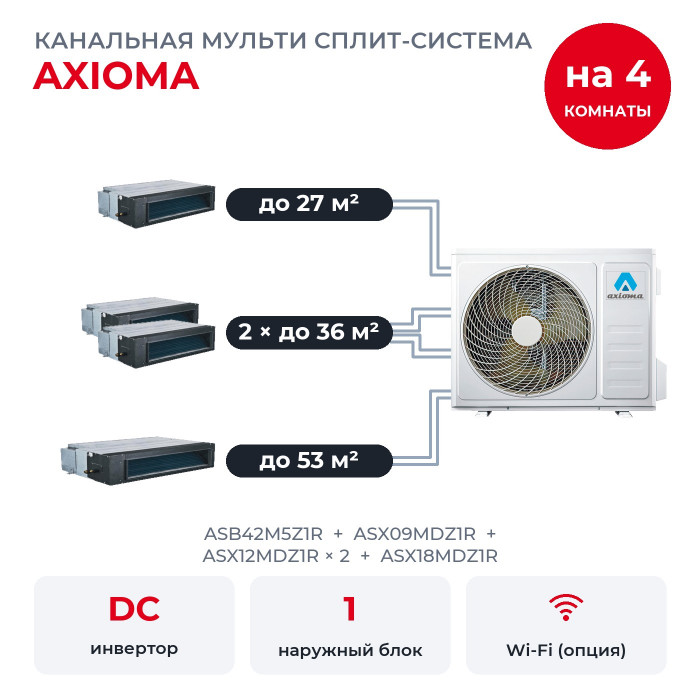

Канальная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX09MDZ1R/ASX12MDZ1Rx2/ASX18MDZ1R

Комплект подойдёт для четырёх комнат: спальня до 27 м², переговорная до 36 м², гостиная до 36 м² и столовая до 53 м². Для помещений подобраны канальные блоки ASX09MDZ1R, ASX12MDZ1R × 2, ASX18MDZ1R, а наружный ASB42M5Z1R один на всех. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки. Блоки MDZ1R из линейки 2023-2024 годов.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 12 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Функции ASX-MD-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Работа при скачках напряжения заявлена производителем для всей системы.

Есть и полезные мелочи: таймер на включение и выключение до суток вперёд, антикоррозийная защита, самодиагностика с кодами ошибок на дисплее и автоматический перезапуск после отключения света. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 14,95 кВт, наружный номинально даёт 12,2 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все четыре включены на максимуме одновременно, наружный распределяет свои 12,2 кВт между блоками, и каждый получает меньше своего номинала.

У ASB42M5Z1R пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Размеры и подключение

• ASX09MDZ1R: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX12MDZ1R × 2: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX18MDZ1R: 5,27 кВт холода, помещение до 53 м², корпус 920×200×450 мм, внешнее статическое давление 12 Па, шум от 50 до 56 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. У ASX18MDZ1R газовая труба 12,7 мм: каталоги Axioma 2023-2024 годов требуют её для кассетных и канальных блоков 18-го типоразмера, поэтому на подключении к выходу 9,52 мм нужен переход, его подбирают при монтаже. Остальные трубы подключают напрямую.

Наружный ASB42M5Z1R

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 60 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 32 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Что входит в комплект? Наружный блок, четыре канальных блока и четыре инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
