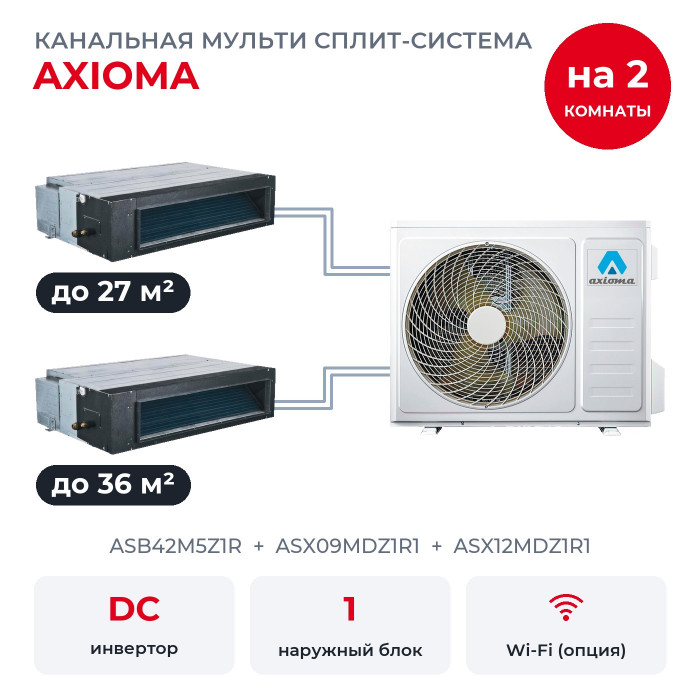

Канальная мульти сплит-система Axioma на 2 комнаты ASB42M5Z1R/ASX09MDZ1R1/ASX12MDZ1R1

Две комнаты обслуживает один наружный блок ASB42M5Z1R на фасаде. Здесь гостевая до 27 м² и переговорная до 36 м², и для каждой стоит свой внутренний блок: ASX09MDZ1R1, ASX12MDZ1R1. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 25 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 6,16 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Оба блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить оба сразу на полную.

Наружный рассчитан на пять комнат, здесь подключены две, ещё три можно добавить позже по таблице комбинаций производителя. Если расширять систему не планируете, тот же набор блоков принимает ASB32M4Z1R на 9,4 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Размеры и подключение

• ASX09MDZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А).
• ASX12MDZ1R1: 3,52 кВт холода, помещение до 36 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Функции ASX-MD-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть самодиагностика с кодами ошибок на дисплее, антикоррозийная защита, автоматический перезапуск после отключения света и таймер на включение и выключение до суток вперёд. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный ASB42M5Z1R

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 32 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет код PA, «конфликт режимов»: в мульти-системе режим один на все комнаты.

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, два канальных блока и два инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
