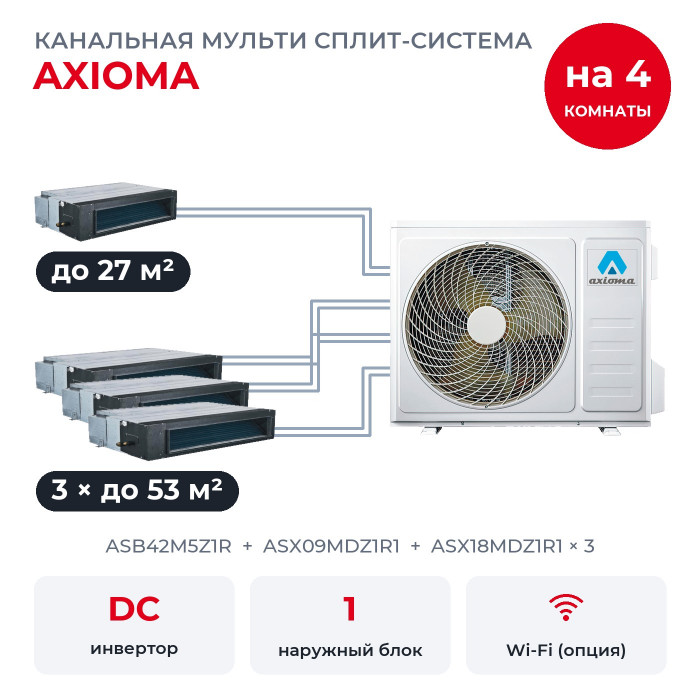

Канальная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX09MDZ1R1/ASX18MDZ1R1x3

Комплект подойдёт для четырёх комнат: детская до 27 м², столовая до 53 м², большая гостиная до 53 м² и open space до 53 м². Для помещений подобраны канальные блоки ASX09MDZ1R1, ASX18MDZ1R1 × 3, а наружный ASB42M5Z1R один на всех. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 25 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Возможности блоков ASX-MD-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: самодиагностика с кодами ошибок на дисплее, авторестарт после перебоя с электричеством, таймер включения и выключения до 24 часов и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 18,48 кВт, а ASB42M5Z1R номинально выдаёт 12,2 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все четыре включены на максимуме одновременно, наружный распределяет свои 12,2 кВт между блоками, и каждый получает меньше своего номинала.

Хотя у ASB42M5Z1R пять выходов, к этому набору из четырёх блоков таблица комбинаций Axioma больше ничего не добавляет: систему стоит сразу считать законченной.

Внутренние блоки

• ASX09MDZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А).
• ASX18MDZ1R1 × 3: 5,28 кВт холода, помещение до 53 м², корпус 920×200×490 мм, внешнее статическое давление 25 Па, шум от 28 до 46 дБ(А).

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Наружный ASB42M5Z1R

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Нужен ли проект воздуховодов? Да: внешнее статическое давление 25 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но таблица комбинаций Axioma не предусматривает ещё один блок к такому набору.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
