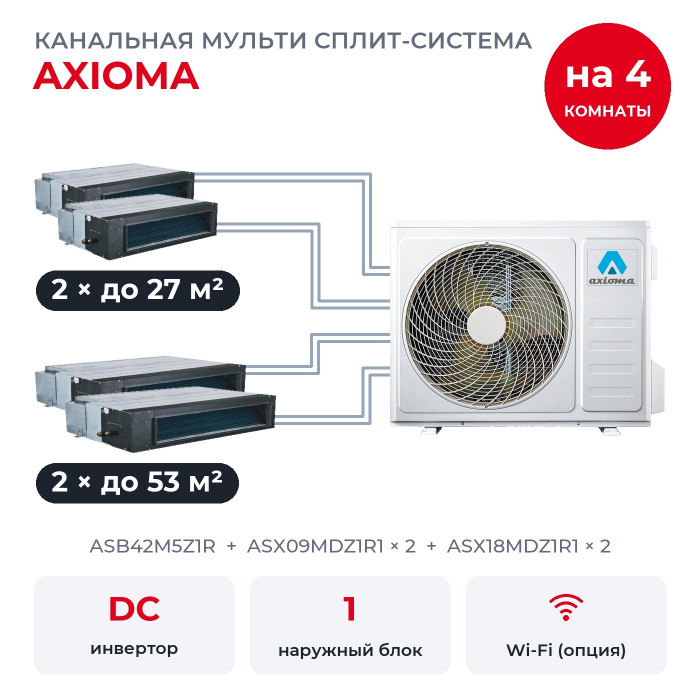

Канальная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX09MDZ1R1x2/ASX18MDZ1R1x2

Комплект подойдёт для четырёх комнат: кабинет до 27 м², спальня до 27 м², зал до 53 м² и большая гостиная до 53 м². Для помещений подобраны канальные блоки ASX09MDZ1R1 × 2, ASX18MDZ1R1 × 2, а наружный ASB42M5Z1R один на всех. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки.

Как делится мощность

Внутренние блоки вместе рассчитаны на 15,84 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице комбинаций производителя.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 25 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Размеры и подключение

• ASX09MDZ1R1 × 2: 2,64 кВт холода, помещение до 27 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А).
• ASX18MDZ1R1 × 2: 5,28 кВт холода, помещение до 53 м², корпус 920×200×490 мм, внешнее статическое давление 25 Па, шум от 28 до 46 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Возможности блоков ASX-MD-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: защита от коррозии, самодиагностика с кодами ошибок на дисплее, авторестарт после перебоя с электричеством и таймер включения и выключения до 24 часов. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный блок ASB42M5Z1R и монтаж

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Трассы. Трасса до каждого внутреннего блока может быть до 25 м, всего по системе до 90 м. Наружный может стоять выше или ниже внутренних на 15 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.

Вопросы

Нужен ли проект воздуховодов? Да: внешнее статическое давление 25 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 12,2 кВт между блоками.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
