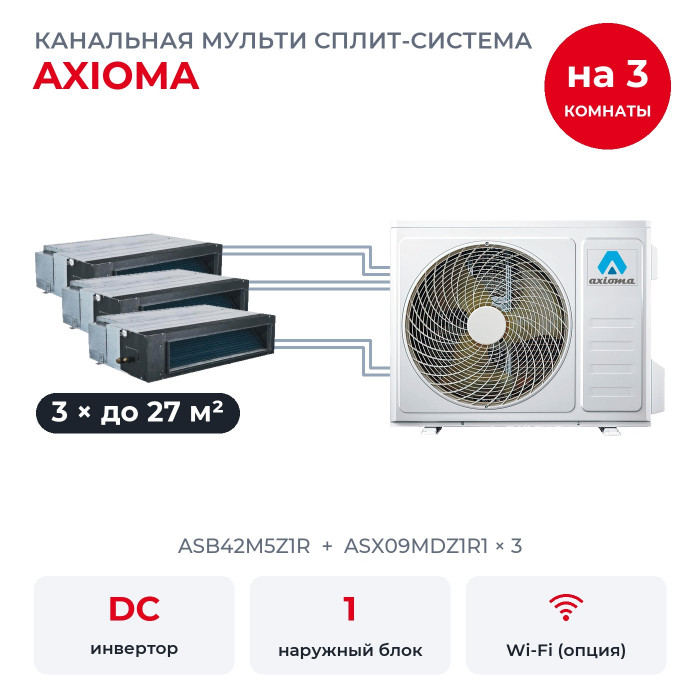

Канальная мульти сплит-система Axioma на 3 комнаты ASB42M5Z1R/ASX09MDZ1R1x3

Комплект подойдёт для трёх комнат: спальня до 27 м², кабинет до 27 м² и детская до 27 м². Для помещений подобраны канальные блоки ASX09MDZ1R1 × 3, а наружный ASB42M5Z1R один на всех. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 25 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Как делится мощность

Внутренние блоки вместе рассчитаны на 7,92 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Все три блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

Наружный рассчитан на пять комнат, здесь подключены три, ещё две можно добавить позже по таблице комбинаций производителя. Если расширять систему не планируете, тот же набор блоков принимает ASB32M4Z1R на 9,4 кВт: его мощности хватает на все три комнаты сразу, и он дешевле.

Функции ASX-MD-R1

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: защита от коррозии, авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок на дисплее и таймер на включение и выключение до суток вперёд. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Размеры и подключение

ASX09MDZ1R1 × 3: 2,64 кВт холода, помещение до 27 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А). В комплекте одинаковые блоки.

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Наружный блок ASB42M5Z1R и монтаж

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
