Канальная мульти сплит-система Axioma на 3 комнаты ASB42M5Z1R/ASX09MDZ1Rx2/ASX18MDZ1R

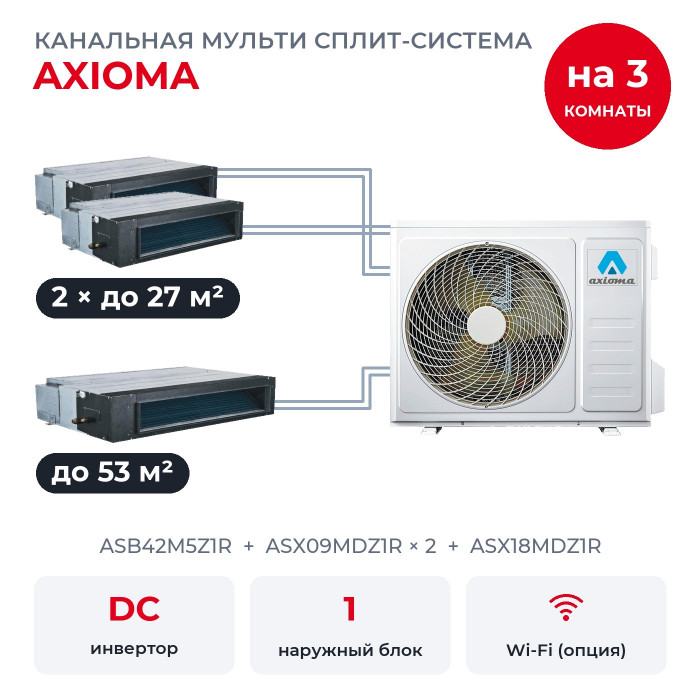

Три комнаты обслуживает один наружный блок ASB42M5Z1R на фасаде. Здесь гостевая до 27 м², кабинет до 27 м² и столовая до 53 м², и для каждой стоит свой внутренний блок: ASX09MDZ1R × 2, ASX18MDZ1R. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки. Блоки MDZ1R из линейки 2023-2024 годов.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 12 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,55 кВт, а ASB42M5Z1R номинально выдаёт 12,2 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Запаса хватает: блоки вместе рассчитаны не больше, чем выдаёт наружный, так что все три комнаты могут работать на максимуме одновременно.

Наружный рассчитан на пять комнат, здесь подключены три, ещё две можно добавить позже по таблице комбинаций производителя.

Что умеют блоки ASX-MD-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Кроме того, есть самодиагностика с выводом кода ошибки, автоматический перезапуск после отключения света, таймер включения и выключения до 24 часов и защита от коррозии. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Размеры и подключение

• ASX09MDZ1R × 2: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX18MDZ1R: 5,27 кВт холода, помещение до 53 м², корпус 920×200×450 мм, внешнее статическое давление 12 Па, шум от 50 до 56 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. У ASX18MDZ1R газовая труба 12,7 мм: каталоги Axioma 2023-2024 годов требуют её для кассетных и канальных блоков 18-го типоразмера, поэтому на подключении к выходу 9,52 мм нужен переход, его подбирают при монтаже. Остальные трубы подключают напрямую.

Наружный блок ASB42M5Z1R и монтаж

ASB42M5Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше пяти.

• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 45 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Нужен ли проект воздуховодов? Да: внешнее статическое давление 12 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
