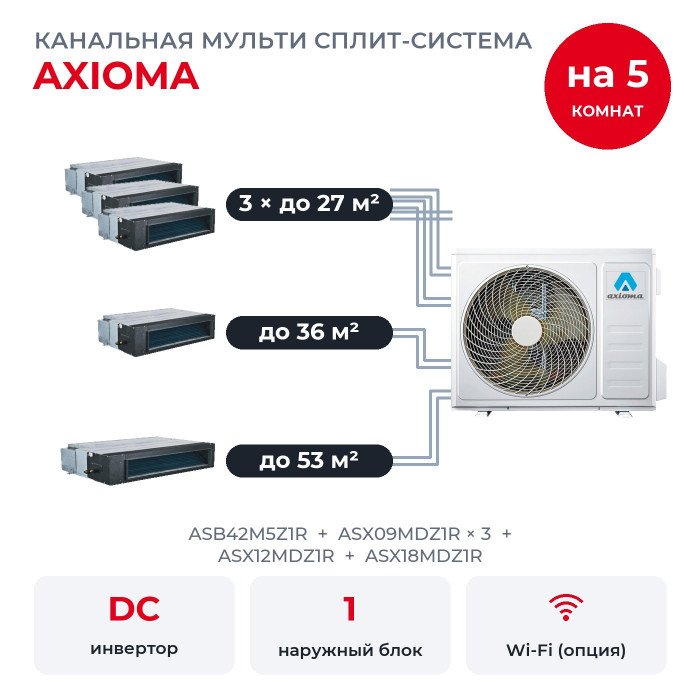

Канальная мульти сплит-система Axioma на 5 комнат ASB42M5Z1R/ASX09MDZ1Rx3/ASX12MDZ1R/ASX18MDZ1R

Комплект подойдёт для пяти комнат: спальня до 27 м², детская до 27 м², кабинет до 27 м², столовая до 36 м² и большая гостиная до 53 м². Для помещений подобраны канальные блоки ASX09MDZ1R × 3, ASX12MDZ1R, ASX18MDZ1R, а наружный ASB42M5Z1R один на всех. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки. Это поколение 2023-2024 годов.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 12 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Хватит ли мощности на пять комнат

Внутренние блоки вместе рассчитаны на 16,71 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Состав по комнатам

• ASX09MDZ1R × 3: 2,64 кВт холода, помещение до 27 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX12MDZ1R: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление 12 Па, шум от 48 до 55 дБ(А).
• ASX18MDZ1R: 5,27 кВт холода, помещение до 53 м², корпус 920×200×450 мм, внешнее статическое давление 12 Па, шум от 50 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Для ASX18MDZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Что умеют блоки ASX-MD-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть антикоррозийная защита, таймер на включение и выключение до суток вперёд, самодиагностика с кодами ошибок на дисплее и автоматический перезапуск после отключения света. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

ASB42M5Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше пяти.

• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 75 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. Когда все пять включены на максимуме одновременно, наружный делит свои 12,2 кВт между блоками.

Что входит в комплект? Наружный блок, пять канальных блоков и пять инфракрасных пультов ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
