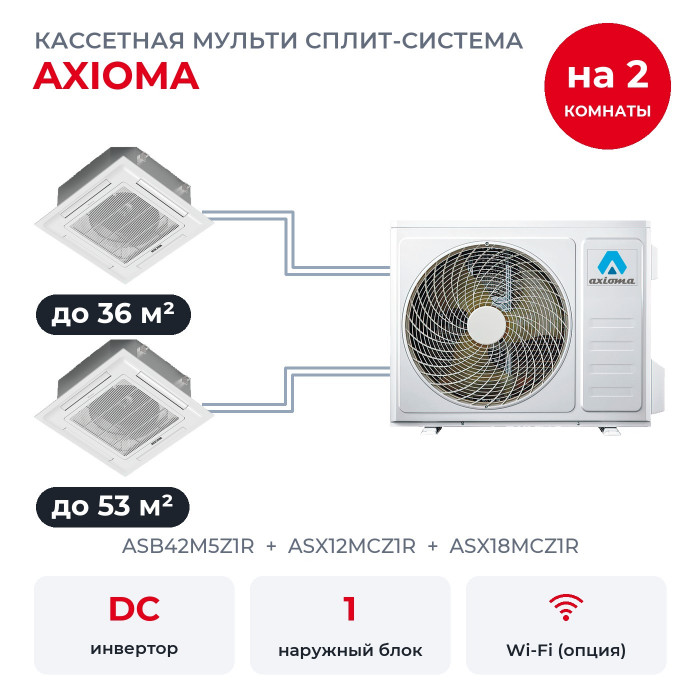

Кассетная мульти сплит-система Axioma на 2 комнаты ASB42M5Z1R/ASX12MCZ1R/ASX18MCZ1R

Комплект подойдёт для двух комнат: офис до 36 м² и спортзал до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX12MCZ1R/A-Q4B, ASX18MCZ1R/A-Q4B, а наружный ASB42M5Z1R один на всех. Для каждой кассеты в наборе своя декоративная панель A-Q4B. Блоки поколения 2023-2024 годов, в каталогах 2025-2026 их сменили кассеты R1.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 574×574 мм высотой 250 мм уходит за потолок, снизу видна только декоративная панель A-Q4B. Конденсат откачивает встроенный насос.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 8,79 кВт, а ASB42M5Z1R номинально выдаёт 12,2 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Запаса хватает: блоки вместе рассчитаны не больше, чем выдаёт наружный, так что обе комнаты могут работать на максимуме одновременно.

У ASB42M5Z1R пять выходов, в этом комплекте заняты два: три свободных выхода остаются на будущие комнаты. Если расширять систему не планируете, тот же набор блоков принимает ASB32M4Z1R на 9,4 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Что в комплекте

• ASX12MCZ1R: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. У ASX18MCZ1R газовая труба 12,7 мм: каталоги Axioma 2023-2024 годов требуют её для кассетных и канальных блоков 18-го типоразмера, поэтому на подключении к выходу 9,52 мм нужен переход, его подбирают при монтаже. Остальные трубы подключают напрямую.

Функции ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок на дисплее, таймер на включение и выключение до суток вперёд и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный ASB42M5Z1R

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 30 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 32 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет код PA, «конфликт режимов»: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, два кассетных блока с декоративными панелями A-Q4B и два инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
