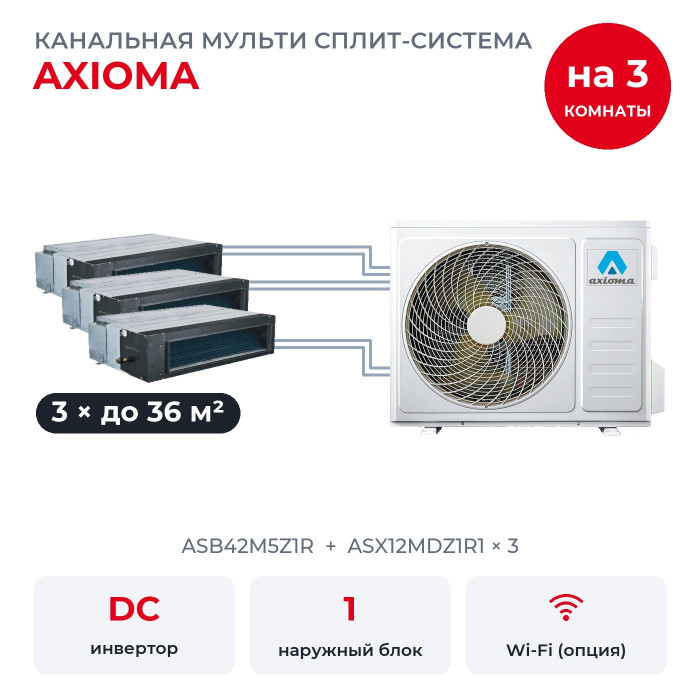

Канальная мульти сплит-система Axioma на 3 комнаты ASB42M5Z1R/ASX12MDZ1R1x3

Три комнаты обслуживает один наружный блок ASB42M5Z1R на фасаде. Здесь переговорная до 36 м², столовая до 36 м² и гостиная до 36 м², и для каждой стоит свой внутренний блок: ASX12MDZ1R1 × 3. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 10,56 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Запаса хватает: блоки вместе рассчитаны не больше, чем выдаёт наружный, так что все три комнаты могут работать на максимуме одновременно.

У ASB42M5Z1R пять выходов, в этом комплекте заняты три: два свободных выхода остаются на будущие комнаты.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 25 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Размеры и подключение

ASX12MDZ1R1 × 3: 3,52 кВт холода, помещение до 36 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А). Все три одинаковые.

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Что умеют блоки ASX-MD-R1

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Возврат воздуха по умолчанию снизу, при монтаже его переводят назад.
• Работа при скачках напряжения заявлена производителем для всей системы.

Есть и полезные мелочи: автоматический перезапуск после отключения света, таймер включения и выключения до 24 часов, самодиагностика с выводом кода ошибки и защита от коррозии. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный блок ASB42M5Z1R и монтаж

ASB42M5Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше пяти.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.

Вопросы

Нужен ли проект воздуховодов? Да: внешнее статическое давление 25 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, три канальных блока и три инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
