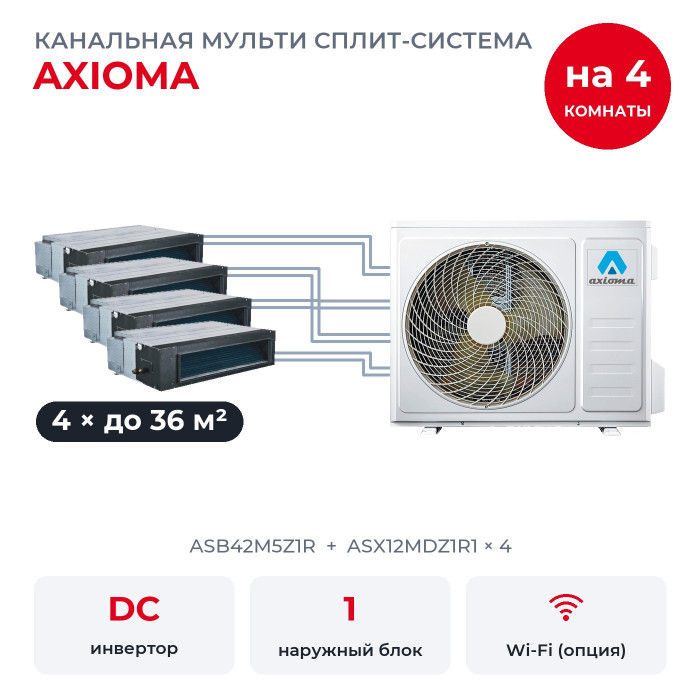

Канальная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX12MDZ1R1x4

Эта мульти сплит-система Axioma подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в четырёх помещениях: столовая до 36 м², спальня до 36 м², переговорная до 36 м² и гостиная до 36 м². В комплект входят канальные блоки ASX12MDZ1R1 × 4 и наружный ASB42M5Z1R. Канальные кондиционеры прячут за подвесным потолком, в комнатах видны только решётки.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Внешнее статическое давление у него 25 Па, поэтому общую длину воздуховодов инструкция ограничивает 6 метрами.

Возможности блоков ASX-MD-R1

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть таймер на включение и выключение до суток вперёд, защита от коррозии, авторестарт после перебоя с электричеством и самодиагностика с выводом кода ошибки. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 14,08 кВт, а ASB42M5Z1R номинально выдаёт 12,2 кВт. Axioma указывает это сочетание в каталогах 2025 и 2026 годов и в инструкции по монтажу.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице комбинаций производителя.

Размеры и подключение

ASX12MDZ1R1 × 4: 3,52 кВт холода, помещение до 36 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А). Все четыре одинаковые.

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Монтаж и наружный блок

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Нужен ли проект воздуховодов? Да: внешнее статическое давление 25 Па, общая длина воздуховодов по инструкции до 6 м, сечения и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре инфракрасных пульта ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
