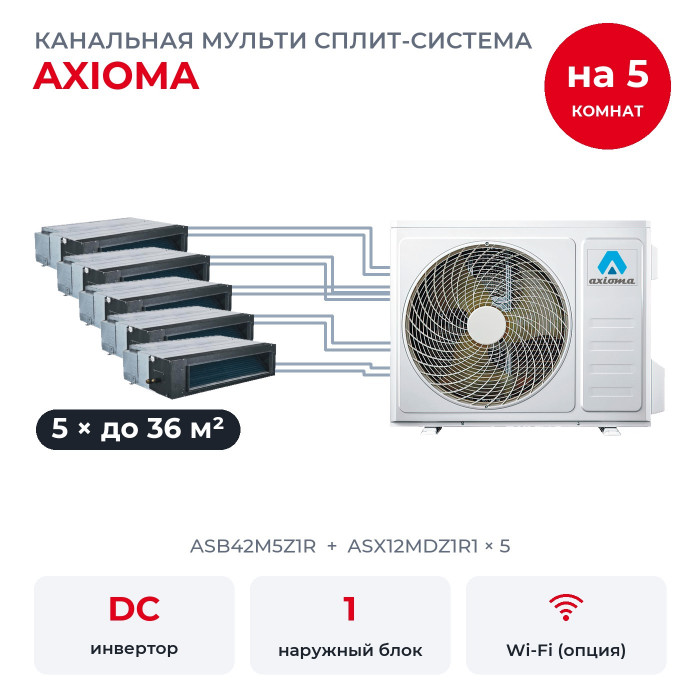

Канальная мульти сплит-система Axioma на 5 комнат ASB42M5Z1R/ASX12MDZ1R1x5

Комплект подойдёт для пяти комнат: гостиная до 36 м², переговорная до 36 м², столовая до 36 м², спальня до 36 м² и столовая до 36 м². Для помещений подобраны канальные блоки ASX12MDZ1R1 × 5, а наружный ASB42M5Z1R один на всех. В комнатах не видно корпусов: всё оборудование за потолком, воздух выходит через решётки.

Один наружный блок на пять комнат

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Канальный кондиционер стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Внешнее статическое давление 25 Па, и по инструкции воздуховоды вместе не длиннее 6 м.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 17,6 кВт, а ASB42M5Z1R номинально выдаёт 12,2 кВт. Axioma указывает это сочетание в каталогах 2025 и 2026 годов и в инструкции по монтажу.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все пять включены на максимуме одновременно, наружный распределяет свои 12,2 кВт между блоками, и каждый получает меньше своего номинала.

Состав по комнатам

ASX12MDZ1R1 × 5: 3,52 кВт холода, помещение до 36 м², корпус 700×200×490 мм, внешнее статическое давление 25 Па, шум от 27 до 43 дБ(А). Блоки одной модели.

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Что умеют блоки ASX-MD-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Забор воздуха снизу можно переделать на забор сзади, если так удобнее по месту.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть таймер на включение и выключение до суток вперёд, защита от коррозии, самодиагностика с выводом кода ошибки и автоматический перезапуск после отключения света. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Дренажного насоса. По инструкции канальные модели им не оснащаются, конденсат отводят самотёком с уклоном.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный ASB42M5Z1R

ASB42M5Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше пяти.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 90 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 32 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.

Вопросы

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. Когда все пять включены на максимуме одновременно, наружный делит свои 12,2 кВт между блоками.

Можно ли потом добавить шестую комнату? Нет, у ASB42M5Z1R пять выходов, и все заняты.

Что входит в комплект? Наружный блок, пять канальных блоков и пять инфракрасных пультов ARC-20T. Воздуховоды, решётки, трубы и кабель подбирают под проект.
