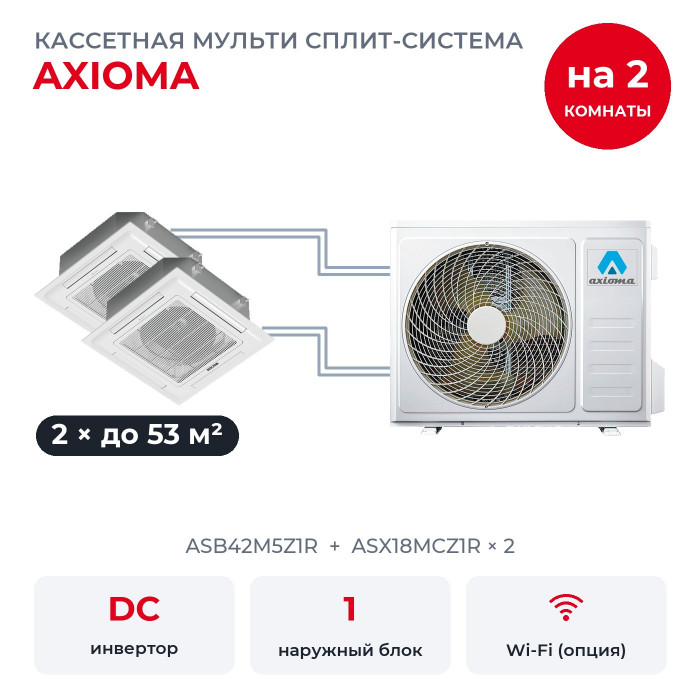

Кассетная мульти сплит-система Axioma на 2 комнаты ASB42M5Z1R/ASX18MCZ1Rx2

Комплект подойдёт для двух комнат: зал до 53 м² и спортзал до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX18MCZ1R/A-Q4B × 2, а наружный ASB42M5Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,54 кВт, а ASB42M5Z1R номинально выдаёт 12,2 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда обе комнаты работают на максимуме одновременно.

У ASB42M5Z1R пять выходов, в этом комплекте заняты два: три свободных выхода остаются на будущие комнаты.

Как работает мульти-система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 250 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B. Встроенный насос сам откачивает конденсат.

Состав по комнатам

ASX18MCZ1R × 2: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А). Оба одинаковые.

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Для ASX18MCZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Возможности блоков ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть авторестарт после перебоя с электричеством, защита от коррозии, самодиагностика с кодами ошибок на дисплее и таймер включения и выключения до 24 часов. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB42M5Z1R и монтаж

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 30 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 32 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Хватит ли мощности на две комнаты сразу? Да, сумма блоков не больше номинала наружного, оба блока могут работать на максимуме одновременно.

Что входит в комплект? Наружный блок, два кассетных блока с декоративными панелями A-Q4B и два инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
