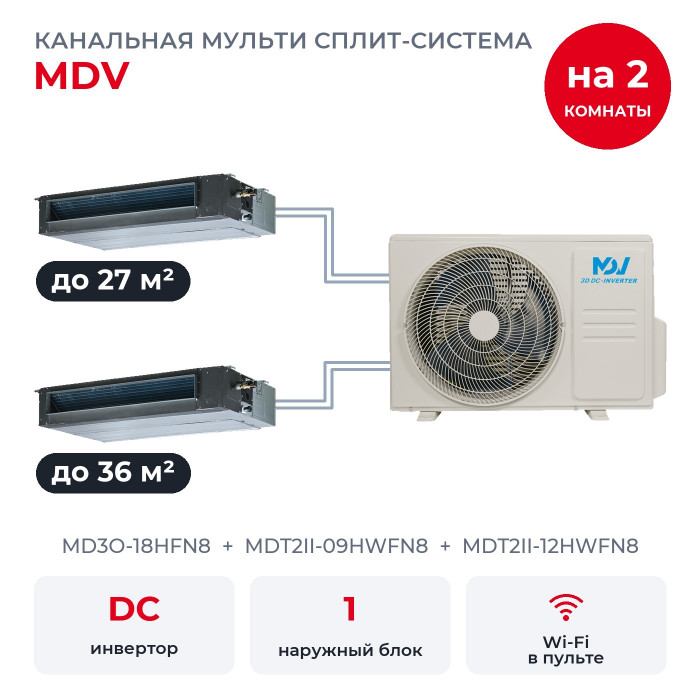

Канальная мульти сплит-система MDV на 2 комнаты MD3O-18HFN8/MDT2II-09HWFN8/MDT2II-12HWFN8

Комплект подойдёт для двух помещений: кабинет до 27 м² и переговорная до 36 м². Для помещений подобраны канальные блоки MDT2II-09HWFN8, MDT2II-12HWFN8, а наружный MD3O-18HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 6,16 кВт холода, наружный номинально выдаёт 5,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если обе комнаты включить на максимум одновременно, MD3O-18HFN8 разделит свои 5,3 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если обе комнаты жаркие и работают весь день, возьмите наружный мощнее: MD3O-27HFN8 на 7,91 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

У MD3O-18HFN8 три выхода, в этом комплекте заняты два. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободный выход останется пустым.

Функции MDT2II

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Дренажная помпа встроена и откачивает конденсат сама.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Кроме того, есть таймер включения и выключения, самодиагностика с кодами ошибок и авторестарт после перебоя с электричеством. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Внутренние блоки

• MDT2II-09HWFN8: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Монтаж и наружный блок

MD3O-18HFN8 работает на R32, у него ротационный компрессор GMCC. К нему подключают до трёх внутренних блоков, но не меньше двух. Шум наружного 57 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Трассы. Всего по системе до 60 м, до каждого внутреннего не меньше 3 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Фреон. С завода в контуре 1,5 кг R32, его хватает на трассы общей длиной до 22,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Питание. Однофазное, 220-240 В, подводят только к наружному; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Вопросы

Хватит ли мощности, если включить обе комнаты? Поодиночке каждая работает в полную силу. Когда обе включены на максимуме одновременно, наружный делит свои 5,3 кВт между блоками.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Что входит в комплект? Наружный блок, два канальных блока с фильтрами и два проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
