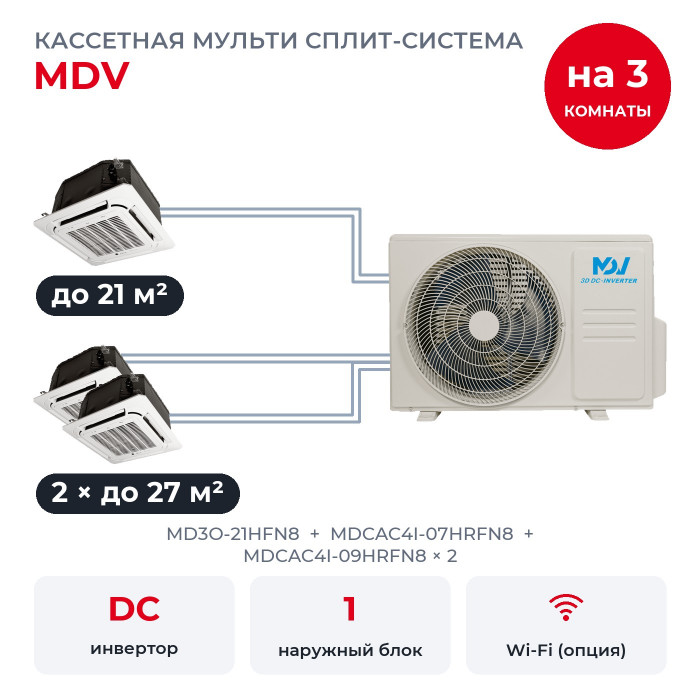

Кассетная мульти сплит-система MDV на 3 комнаты MD3O-21HFN8/MDCAC4I-07HRFN8/MDCAC4I-09HRFN8x2

Три помещения обслуживает один наружный блок MD3O-21HFN8 на фасаде. Здесь переговорная до 21 м², приёмная до 27 м² и офис до 27 м², и для каждого помещения свой внутренний блок: MDCAC4I-07HRFN8, MDCAC4I-09HRFN8 × 2. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Один наружный блок на три комнаты

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 7,33 кВт, а MD3O-21HFN8 номинально выдаёт 6,15 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Пока работает часть комнат, запаса хватает. Когда все три включены на максимуме одновременно, наружный распределяет свои 6,15 кВт между блоками, и каждый получает меньше своего номинала. Таблиц мощности по комнатам MDV не публикует.

Тот же набор блоков принимает и MD4O-28HFN8 на 8,21 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Внутренние блоки

• MDCAC4I-07HRFN8: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-09HRFN8 × 2: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

На наружном стоят выходы по жидкости 1/4", по газу 3/8", у внутренних этого комплекта трубы тех же диаметров, 1/4" и 3/8", так что переходники не понадобятся.

Что умеют блоки MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Дренажная помпа встроена и откачивает конденсат сама.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Запоминание положения жалюзи после выключения.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Ещё есть отключение подсветки дисплея и звуковых сигналов, автоперезапуск после отключения света, самодиагностика с выводом кода ошибки и таймер. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про MD3O-21HFN8

У MD3O-21HFN8 ротационный компрессор GMCC, хладагент R32, сезонная эффективность SEER 6,5 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше трёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Трассы. До самого дальнего внутреннего до 30 м, до остальных до 20 м, всего по системе до 60 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Фреон. С завода в контуре 1,5 кг R32, его хватает на трассы общей длиной до 22,5 м, дальше дозаправляют 12 г на метр трубы 1/4".

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 6,15 кВт между блоками.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
