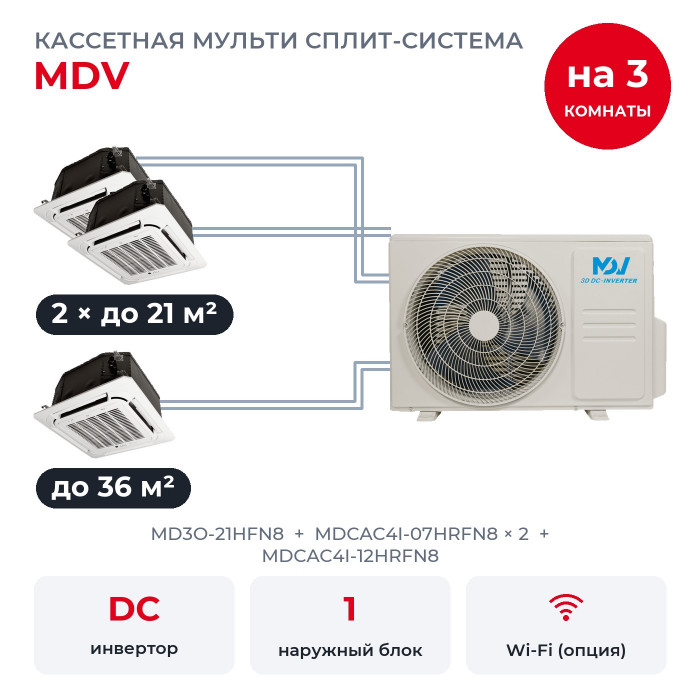

Кассетная мульти сплит-система MDV на 3 комнаты MD3O-21HFN8/MDCAC4I-07HRFN8x2/MDCAC4I-12HRFN8

Три помещения обслуживает один наружный блок MD3O-21HFN8 на фасаде. Здесь приёмная до 21 м², переговорная до 21 м² и офис до 36 м², и для каждого помещения свой внутренний блок: MDCAC4I-07HRFN8 × 2, MDCAC4I-12HRFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Как делится мощность

Внутренние блоки вместе рассчитаны на 7,62 кВт холода, наружный номинально выдаёт 6,15 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Пока работает часть комнат, запаса хватает. Когда все три включены на максимуме одновременно, наружный распределяет свои 6,15 кВт между блоками, и каждый получает меньше своего номинала. Таблиц мощности по комнатам MDV не публикует.

Тот же набор блоков принимает и MD3O-27HFN8 на 7,91 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Состав по комнатам

• MDCAC4I-07HRFN8 × 2: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Функции MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Запоминание положения жалюзи после выключения.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Дренажная помпа встроена и откачивает конденсат сама.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть таймер включения и выключения, авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок и выключение подсветки и звука на ночь. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный MD3O-21HFN8

MD3O-21HFN8 работает на R32, у него ротационный компрессор GMCC, сезонная эффективность SEER 6,5 и SCOP 4,0. К нему подключают до трёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Фреон. С завода в контуре 1,5 кг R32, его хватает на трассы общей длиной до 22,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Длина трасс: до самого дальнего внутреннего до 30 м, до остальных до 20 м, всего по системе до 60 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 6,15 кВт между блоками.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
