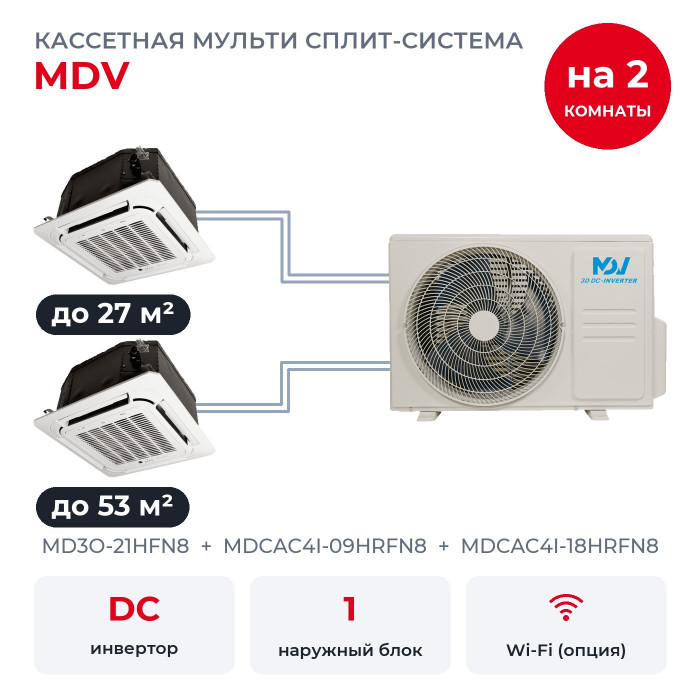

Кассетная мульти сплит-система MDV на 2 комнаты MD3O-21HFN8/MDCAC4I-09HRFN8/MDCAC4I-18HRFN8

Комплект подойдёт для двух помещений: переговорная до 27 м² и большой торговый зал до 53 м². Для помещений подобраны компактные кассеты MDCAC4I-09HRFN8, MDCAC4I-18HRFN8, а наружный MD3O-21HFN8 один на всех. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 7,92 кВт, наружный номинально даёт 6,15 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Пока работает часть комнат, запаса хватает. Когда обе включены на максимуме одновременно, наружный распределяет свои 6,15 кВт между блоками, и каждый получает меньше своего номинала. Таблиц мощности по комнатам MDV не публикует.

Если обе комнаты жаркие и работают весь день, возьмите наружный мощнее: MD4O-28HFN8 на 8,21 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

У MD3O-21HFN8 три выхода, в этом комплекте заняты два. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободный выход останется пустым.

Блоки и подключение

• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-18HRFN8: 5,28 кВт холода, помещение до 53 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8". Блоку 18 с газовой трубой 1/2" нужен переходник на выход 3/8". Переходники подбирает монтажник вместе с трубами.

Что умеют блоки MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Память жалюзи: после включения они встают в заданное положение.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Дренажная помпа встроена и откачивает конденсат сама.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть отключение подсветки дисплея и звуковых сигналов, авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок и таймер. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный MD3O-21HFN8

MD3O-21HFN8 работает на R32, у него ротационный компрессор GMCC, сезонная эффективность SEER 6,5 и SCOP 4,0. К нему подключают до трёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Хладагент R32: заводская заправка 1,5 кг рассчитана на 22,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Трассы. До самого дальнего внутреннего до 30 м, до остальных до 20 м, всего по системе до 60 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но рекомендуемые сочетания MDV ещё один блок к такому набору не предусматривают.

Что входит в комплект? Наружный блок, две кассеты с декоративными панелями T-MBQ4-03BD и два инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
