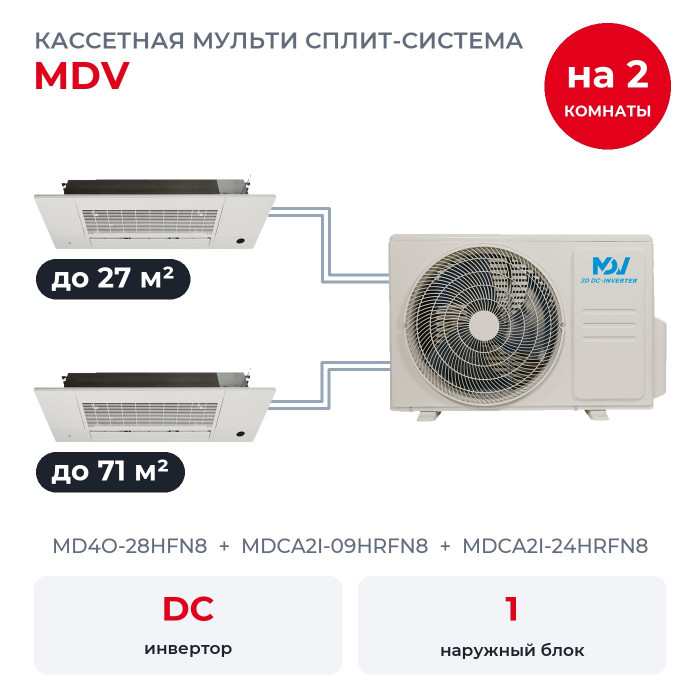

Кассетная мульти сплит-система MDV на 2 комнаты MD4O-28HFN8/MDCA2I-09HRFN8/MDCA2I-24HRFN8

Комплект подойдёт для двух помещений: кабинет до 27 м² и кафе до 71 м². Для помещений подобраны однопоточные кассеты MDCA2I-09HRFN8, MDCA2I-24HRFN8, а наружный MD4O-28HFN8 один на всех. Однопоточная кассета не занимает стену и не требует большого пространства над подвесным потолком.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 9,67 кВт, а MD4O-28HFN8 номинально выдаёт 8,21 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Пока работает часть комнат, запаса хватает. Когда обе включены на максимуме одновременно, наружный распределяет свои 8,21 кВт между блоками, и каждый получает меньше своего номинала. Таблиц мощности по комнатам MDV не публикует.

Тот же набор блоков принимает и MD4O-36HFN8 на 10,55 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

У MD4O-28HFN8 четыре выхода, в этом комплекте заняты два. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободные выходы останутся пустыми.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDCA2I, однопоточная кассета с корпусом высотой всего 130 мм: она уходит в подвесной потолок и направляет поток в одну сторону. Встроенный насос откачивает конденсат, панель уже входит в позицию комплекта.

Блоки и подключение

• MDCA2I-09HRFN8: 2,64 кВт холода, помещение до 27 м², однопоточная кассета, корпус 880×130×450 мм, панель T-MBQ1-UTA-A-TED 1180×500 мм, на малой скорости 32 дБ(А).
• MDCA2I-24HRFN8: 7,03 кВт холода, помещение до 71 м², однопоточная кассета, корпус 1180×130×450 мм, панель T-MBQ1-UTB-A-TED 1480×500 мм, на малой скорости 37 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоку 24 (трубы 3/8" и 5/8") нужны переходники. Переходники подбирает монтажник вместе с трубами.

Что умеют блоки MDCA2I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Дренажная помпа встроена и откачивает конденсат сама.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Память жалюзи: после включения они встают в заданное положение.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть выключение подсветки и звука на ночь, таймер, автоперезапуск после отключения света и самодиагностика с выводом кода ошибки. С каждой кассетой идёт инфракрасный пульт с держателем, проводной пульт можно докупить.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Монтаж и наружный блок

MD4O-28HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 7,0 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Можно ли потом добавить комнату? Нет. Выходы у наружного свободны, но рекомендуемые сочетания MDV ещё один блок к такому набору не предусматривают.

Что входит в комплект? Наружный блок, две однопоточные кассеты с декоративными панелями и два инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
