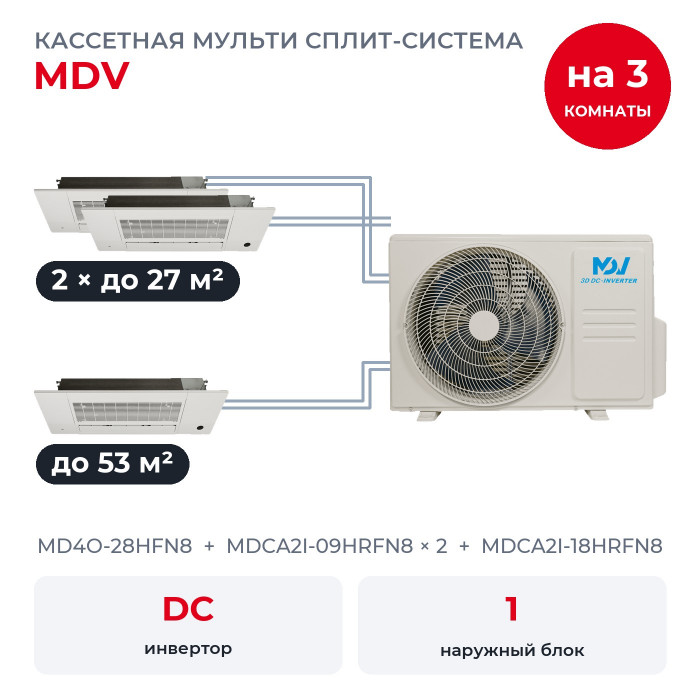

Кассетная мульти сплит-система MDV на 3 комнаты MD4O-28HFN8/MDCA2I-09HRFN8x2/MDCA2I-18HRFN8

Комплект подойдёт для трёх помещений: приёмная до 27 м², переговорная до 27 м² и кафе до 53 м². Для помещений подобраны однопоточные кассеты MDCA2I-09HRFN8 × 2, MDCA2I-18HRFN8, а наружный MD4O-28HFN8 один на всех. Однопоточная кассета не занимает стену и не требует большого пространства над подвесным потолком.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDCA2I, однопоточная кассета с корпусом высотой всего 130 мм: она уходит в подвесной потолок и направляет поток в одну сторону. Встроенный насос откачивает конденсат, панель уже входит в позицию комплекта.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,56 кВт, а MD4O-28HFN8 номинально выдаёт 8,21 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: MD5OB-42HFN8 на 12,31 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

Хотя у MD4O-28HFN8 четыре выхода, к этому набору из трёх блоков рекомендуемые сочетания MDV больше ничего не добавляют: систему стоит сразу считать законченной.

Возможности блоков MDCA2I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.
• Память жалюзи: после включения они встают в заданное положение.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.

Есть и полезные мелочи: самодиагностика с кодами ошибок, авторестарт после перебоя с электричеством, таймер включения и выключения и выключение подсветки и звука на ночь. С каждой кассетой идёт инфракрасный пульт с держателем, проводной пульт можно докупить.

Состав по комнатам

• MDCA2I-09HRFN8 × 2: 2,64 кВт холода, помещение до 27 м², однопоточная кассета, корпус 880×130×450 мм, панель T-MBQ1-UTA-A-TED 1180×500 мм, на малой скорости 32 дБ(А).
• MDCA2I-18HRFN8: 5,28 кВт холода, помещение до 53 м², однопоточная кассета, корпус 1180×130×450 мм, панель T-MBQ1-UTB-A-TED 1480×500 мм, на малой скорости 35 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Наружный блок MD4O-28HFN8 и монтаж

У MD4O-28HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 7,0 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Нужен ли подвесной потолок? Да, однопоточную кассету встраивают в подвесной потолок, корпус высотой 130 мм уходит за него.

Что входит в комплект? Наружный блок, три однопоточные кассеты с декоративными панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
