Кассетная мульти сплит-система MDV на 3 комнаты MD4O-28HFN8/MDCAC4I-07HRFN8/MDCAC4I-09HRFN8/MDCAC4I-12HRFN8

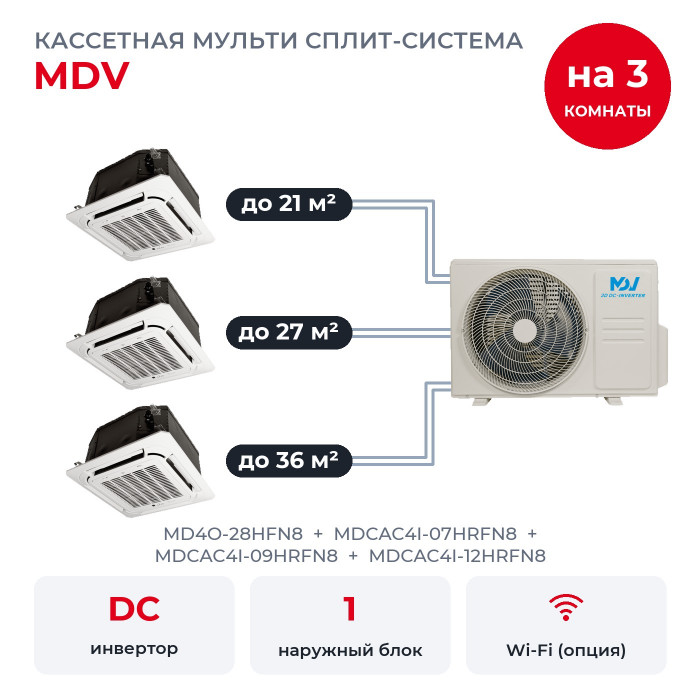

Три помещения обслуживает один наружный блок MD4O-28HFN8 на фасаде. Здесь офис до 21 м², приёмная до 27 м² и гостиная до 36 м², и для каждого помещения свой внутренний блок: MDCAC4I-07HRFN8, MDCAC4I-09HRFN8, MDCAC4I-12HRFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Хватит ли мощности на три комнаты

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 8,21 кВт, наружный номинально даёт 8,21 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда все три комнаты работают на максимуме одновременно.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций MDV.

Состав по комнатам

• MDCAC4I-07HRFN8: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Возможности блоков MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Дренажная помпа встроена и откачивает конденсат сама.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Память жалюзи: после включения они встают в заданное положение.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть выключение подсветки и звука на ночь, самодиагностика с кодами ошибок, авторестарт после перебоя с электричеством и таймер включения и выключения. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про MD4O-28HFN8

MD4O-28HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 7,0 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Вопросы

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Можно ли потом добавить комнату? Да, у MD4O-28HFN8 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций MDV.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
