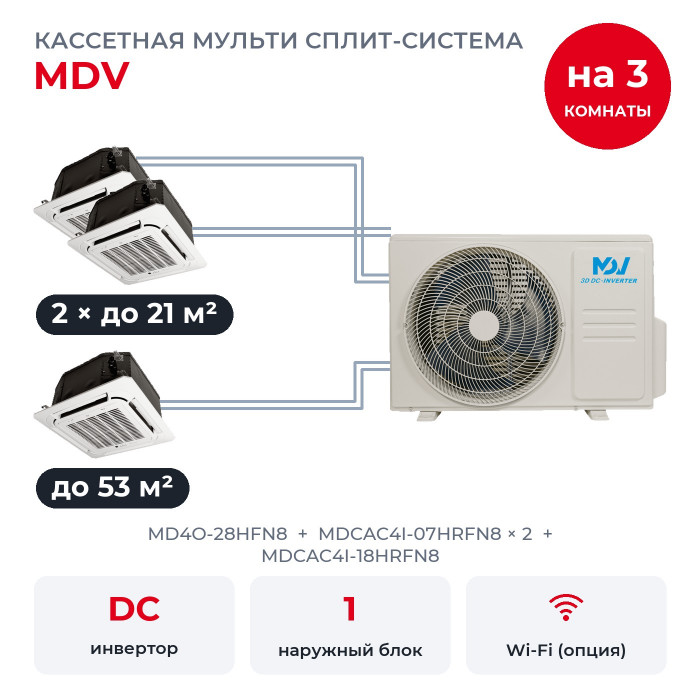

Кассетная мульти сплит-система MDV на 3 комнаты MD4O-28HFN8/MDCAC4I-07HRFN8x2/MDCAC4I-18HRFN8

Три помещения обслуживает один наружный блок MD4O-28HFN8 на фасаде. Здесь кабинет до 21 м², переговорная до 21 м² и большой торговый зал до 53 м², и для каждого помещения свой внутренний блок: MDCAC4I-07HRFN8 × 2, MDCAC4I-18HRFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 9,38 кВт, а MD4O-28HFN8 номинально выдаёт 8,21 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Тот же набор блоков принимает и MD4O-36HFN8 на 10,55 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

У MD4O-28HFN8 четыре выхода, в этом комплекте заняты три. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободный выход останется пустым.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Кассета MDCAC4I уходит в подвесной потолок, в комнате остаётся только панель 620×620 мм, из которой воздух расходится на четыре стороны. Встроенная помпа поднимает конденсат на высоту до 1000 мм.

Блоки и подключение

• MDCAC4I-07HRFN8 × 2: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-18HRFN8: 5,28 кВт холода, помещение до 53 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Что умеют блоки MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Память жалюзи: после включения они встают в заданное положение.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Дренажная помпа встроена и откачивает конденсат сама.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть автоперезапуск после отключения света, самодиагностика с выводом кода ошибки, таймер и отключение подсветки дисплея и звуковых сигналов. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный MD4O-28HFN8

MD4O-28HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 7,0 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Хладагент R32: заводская заправка 2,1 кг рассчитана на 30 м трасс, на более длинных систему дозаправляют при монтаже.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.

Вопросы

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
