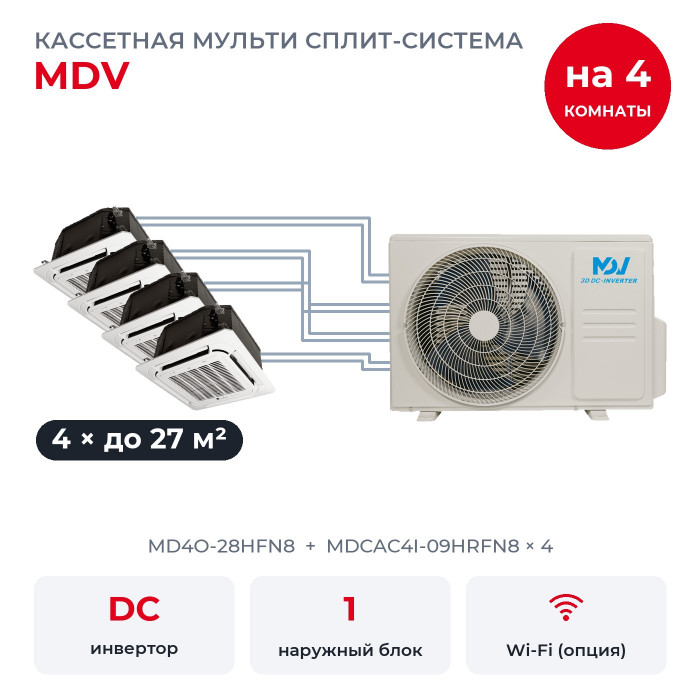

Кассетная мульти сплит-система MDV на 4 комнаты MD4O-28HFN8/MDCAC4I-09HRFN8x4

Комплект подойдёт для четырёх помещений: офис до 27 м², переговорная до 27 м², шоурум до 27 м² и кабинет до 27 м². Для помещений подобраны компактные кассеты MDCAC4I-09HRFN8 × 4, а наружный MD4O-28HFN8 один на всех. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 10,56 кВт холода, наружный номинально выдаёт 8,21 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если все комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если все четыре комнаты жаркие и работают весь день, возьмите наружный мощнее: MD5OB-42HFN8 на 12,31 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

Один наружный блок на четыре комнаты

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Внутренние блоки

MDCAC4I-09HRFN8 × 4: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD. В комплекте одинаковые блоки.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Функции MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Запоминание положения жалюзи после выключения.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Дренажная помпа встроена и откачивает конденсат сама.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Есть и полезные мелочи: отключение подсветки дисплея и звуковых сигналов, самодиагностика с выводом кода ошибки, автоперезапуск после отключения света и таймер включения и выключения. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

У MD4O-28HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 7,0 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Хладагент R32: заводская заправка 2,1 кг рассчитана на 30 м трасс, на более длинных систему дозаправляют при монтаже.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.

Вопросы

Можно ли потом добавить пятую комнату? Нет, у MD4O-28HFN8 четыре выхода, и все заняты.

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Что входит в комплект? Наружный блок, четыре кассеты с декоративными панелями T-MBQ4-03BD и четыре инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
