Канальная мульти сплит-система MDV на 3 комнаты MD4O-28HFN8/MDT2II-07HWFN8/MDT2II-09HWFN8/MDT2II-12HWFN8

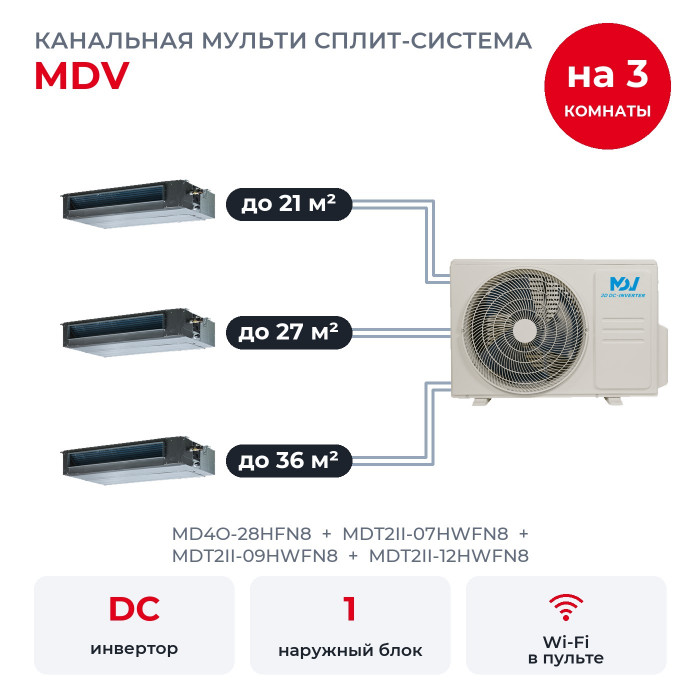

Комплект подойдёт для трёх помещений: гардеробная до 21 м², гостевая до 27 м² и гостиная до 36 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8, MDT2II-09HWFN8, MDT2II-12HWFN8, а наружный MD4O-28HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Один наружный блок на три комнаты

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 8,21 кВт, а MD4O-28HFN8 номинально выдаёт 8,21 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 100%, то есть без потери производительности.

Все три блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций MDV.

Возможности блоков MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Дренажная помпа встроена и откачивает конденсат сама.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Фильтр на заборе воздуха входит в комплект блока.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Ещё есть авторестарт после перебоя с электричеством, самодиагностика с выводом кода ошибки и таймер. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Состав по комнатам

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).

На наружном стоят выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2", у внутренних этого комплекта трубы тех же диаметров, 1/4" и 3/8", так что переходники не понадобятся.

Монтаж и наружный блок

MD4O-28HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 7,0 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, три канальных блока с фильтрами и три проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
