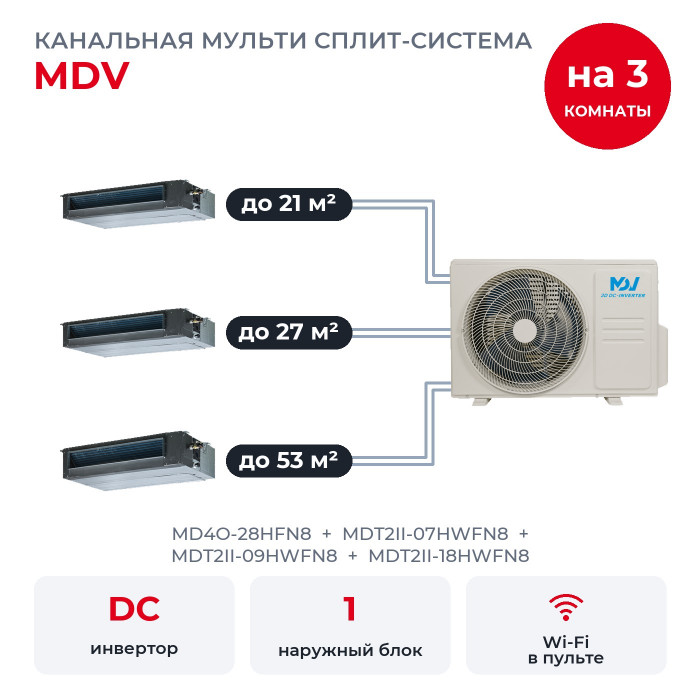

Канальная мульти сплит-система MDV на 3 комнаты MD4O-28HFN8/MDT2II-07HWFN8/MDT2II-09HWFN8/MDT2II-18HWFN8

Эта мульти сплит-система MDV подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в трёх помещениях: детская до 21 м², гостевая до 27 м² и open space до 53 м². В комплект входят канальные блоки MDT2II-07HWFN8, MDT2II-09HWFN8, MDT2II-18HWFN8 и наружный MD4O-28HFN8. С каждым канальным блоком идёт проводной пульт KJR-150A, Wi-Fi встроен прямо в него.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Как делится мощность

Внутренние блоки вместе рассчитаны на 9,97 кВт холода, наружный номинально выдаёт 8,21 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если все комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: MD4O-36HFN8 на 10,55 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

У MD4O-28HFN8 четыре выхода, в этом комплекте заняты три. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободный выход останется пустым.

Внутренние блоки

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-18HWFN8: 5,28 кВт холода, помещение до 53 м², статическое давление 25 Па номинально, диапазон 0-160 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Возможности блоков MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Дренажная помпа встроена и откачивает конденсат сама.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть таймер, самодиагностика с кодами ошибок и авторестарт после перебоя с электричеством. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный блок MD4O-28HFN8 и монтаж

MD4O-28HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 7,0 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 8,21 кВт между блоками.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, три канальных блока с фильтрами и три проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
