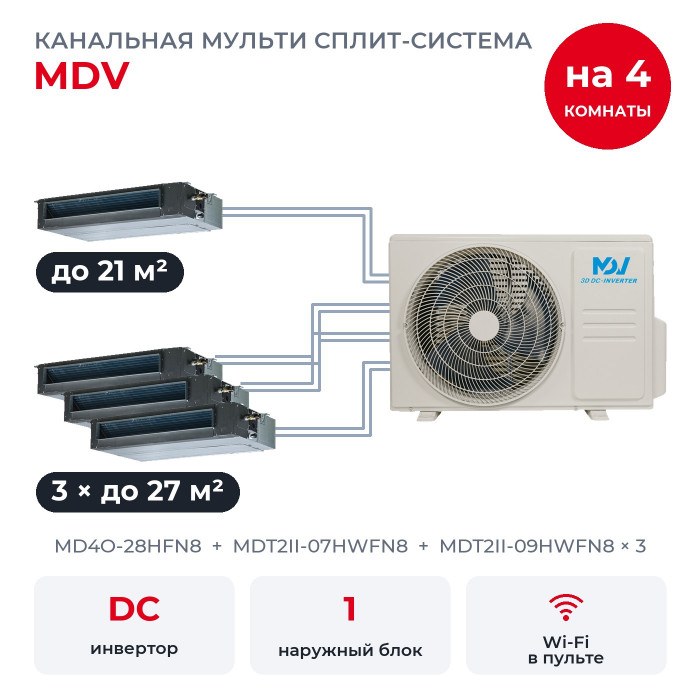

Канальная мульти сплит-система MDV на 4 комнаты MD4O-28HFN8/MDT2II-07HWFN8/MDT2II-09HWFN8x3

Эта мульти сплит-система MDV подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в четырёх помещениях: гардеробная до 21 м², гостевая до 27 м², детская до 27 м² и кабинет до 27 м². В комплект входят канальные блоки MDT2II-07HWFN8, MDT2II-09HWFN8 × 3 и наружный MD4O-28HFN8. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Один наружный блок на четыре комнаты

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Что умеют блоки MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Фильтр на заборе воздуха входит в комплект блока.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Есть и полезные мелочи: таймер, авторестарт после перебоя с электричеством и самодиагностика с выводом кода ошибки. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Как делится мощность

Внутренние блоки вместе рассчитаны на 9,97 кВт холода, наружный номинально выдаёт 8,21 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Тот же набор блоков принимает и MD4O-36HFN8 на 10,55 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Блоки и подключение

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8 × 3: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Наружный блок MD4O-28HFN8 и монтаж

У MD4O-28HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 7,0 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Можно ли потом добавить пятую комнату? Нет, у MD4O-28HFN8 четыре выхода, и все заняты.

Что входит в комплект? Наружный блок, четыре канальных блока с фильтрами и четыре проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
