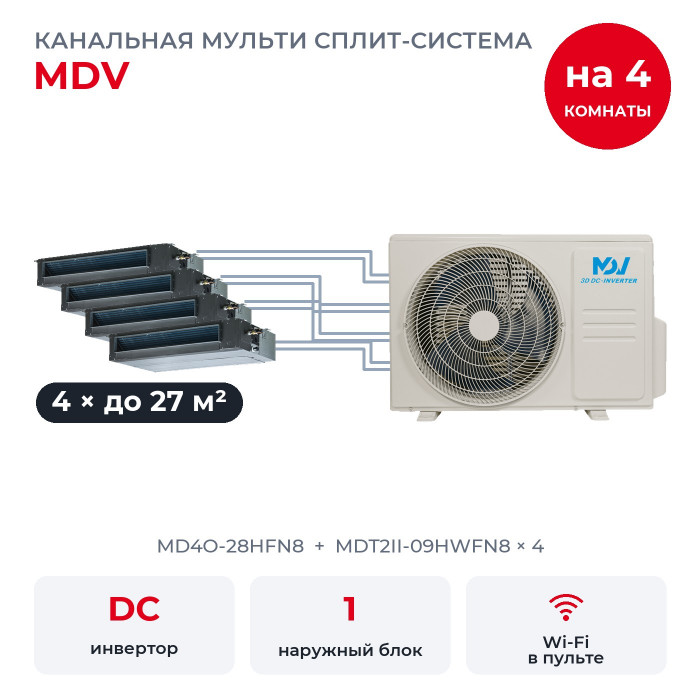

Канальная мульти сплит-система MDV на 4 комнаты MD4O-28HFN8/MDT2II-09HWFN8x4

Комплект подойдёт для четырёх помещений: гостевая до 27 м², спальня до 27 м², детская до 27 м² и кабинет до 27 м². Для помещений подобраны канальные блоки MDT2II-09HWFN8 × 4, а наружный MD4O-28HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 10,56 кВт холода, наружный номинально выдаёт 8,21 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если все четыре комнаты жаркие и работают весь день, возьмите наружный мощнее: MD5OB-42HFN8 на 12,31 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Внутренние блоки

MDT2II-09HWFN8 × 4: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А). Все четыре одинаковые.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" через переходник на 3/8". Переходники к блокам MDV не прикладывает, его докупают при монтаже.

Что умеют блоки MDT2II

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Фильтр на заборе воздуха входит в комплект блока.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть таймер, автоперезапуск после отключения света и самодиагностика с выводом кода ошибки. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный MD4O-28HFN8

У MD4O-28HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 7,0 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Хладагент R32: заводская заправка 2,1 кг рассчитана на 30 м трасс, на более длинных систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 8,21 кВт между блоками.

Что входит в комплект? Наружный блок, четыре канальных блока с фильтрами и четыре проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
