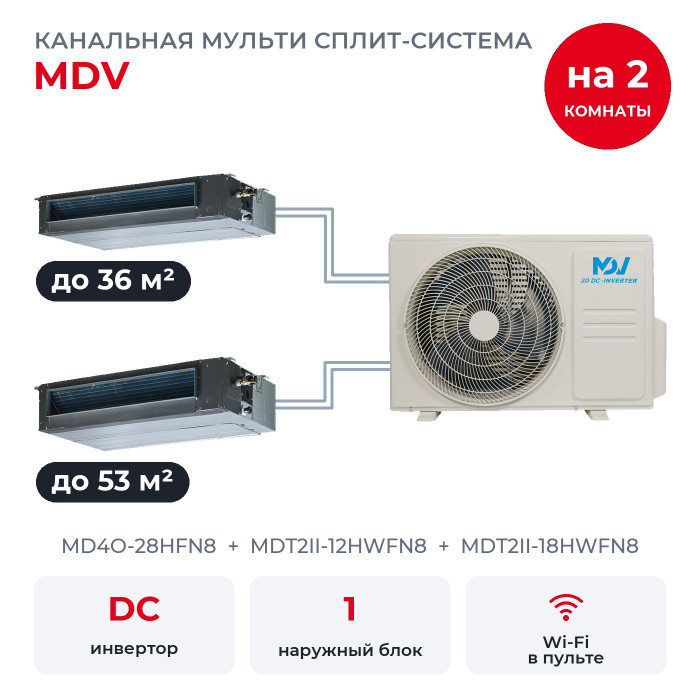

Канальная мульти сплит-система MDV на 2 комнаты MD4O-28HFN8/MDT2II-12HWFN8/MDT2II-18HWFN8

Эта мульти сплит-система MDV подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в двух помещениях: гостиная до 36 м² и столовая до 53 м². В комплект входят канальные блоки MDT2II-12HWFN8, MDT2II-18HWFN8 и наружный MD4O-28HFN8. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из двух комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Как делится мощность

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 8,8 кВт, наружный номинально даёт 8,21 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если обе комнаты включить на максимум одновременно, MD4O-28HFN8 разделит свои 8,21 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если обе комнаты жаркие и работают весь день, возьмите наружный мощнее: MD4O-36HFN8 на 10,55 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

У MD4O-28HFN8 четыре выхода, в этом комплекте заняты два. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободные выходы останутся пустыми.

Блоки и подключение

• MDT2II-12HWFN8: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).
• MDT2II-18HWFN8: 5,28 кВт холода, помещение до 53 м², статическое давление 25 Па номинально, диапазон 0-160 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Фильтр на заборе воздуха входит в комплект блока.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Есть и полезные мелочи: самодиагностика с кодами ошибок, таймер включения и выключения и авторестарт после перебоя с электричеством. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Наружный блок MD4O-28HFN8 и монтаж

У MD4O-28HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 7,0 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Вопросы

Хватит ли мощности, если включить обе комнаты? Поодиночке каждая работает в полную силу. Когда обе включены на максимуме одновременно, наружный делит свои 8,21 кВт между блоками.

Можно ли потом добавить комнату? Нет. Выходы у наружного свободны, но рекомендуемые сочетания MDV ещё один блок к такому набору не предусматривают.

Что входит в комплект? Наружный блок, два канальных блока с фильтрами и два проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
