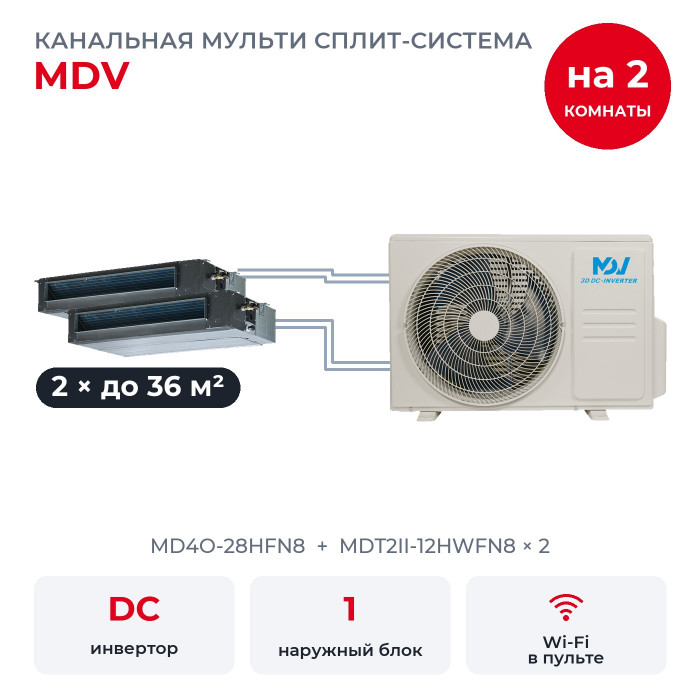

Канальная мульти сплит-система MDV на 2 комнаты MD4O-28HFN8/MDT2II-12HWFN8x2

Два помещения обслуживает один наружный блок MD4O-28HFN8 на фасаде. Здесь столовая до 36 м² и переговорная до 36 м², и для каждого помещения свой внутренний блок: MDT2II-12HWFN8 × 2. С каждым канальным блоком идёт проводной пульт KJR-150A, Wi-Fi встроен прямо в него.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 7,04 кВт, а MD4O-28HFN8 номинально выдаёт 8,21 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 100%, то есть без потери производительности.

Оба блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить оба сразу на полную.

У MD4O-28HFN8 четыре выхода, в этом комплекте заняты два. По таблице комбинаций MDV к такому набору можно добавить ещё один блок, но не больше. Если расширять систему не планируете, тот же набор блоков принимает MD3O-27HFN8 на 7,91 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Внутренние блоки

MDT2II-12HWFN8 × 2: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А). Блоки одной модели.

На наружном стоят выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2", у внутренних этого комплекта трубы тех же диаметров, 1/4" и 3/8", так что переходники не понадобятся.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Дренажная помпа встроена и откачивает конденсат сама.
• Фильтр на заборе воздуха входит в комплект блока.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть авторестарт после перебоя с электричеством, таймер и самодиагностика с выводом кода ошибки. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Наружный блок MD4O-28HFN8 и монтаж

У MD4O-28HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 7,0 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.

Вопросы

Хватит ли мощности на две комнаты сразу? Да, сумма блоков не больше номинала наружного, оба блока могут работать на максимуме одновременно.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, два канальных блока с фильтрами и два проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
