Кассетная мульти сплит-система MDV на 4 комнаты MD4O-36HFN8/MDCAC4I-07/09/12/18HRFN8

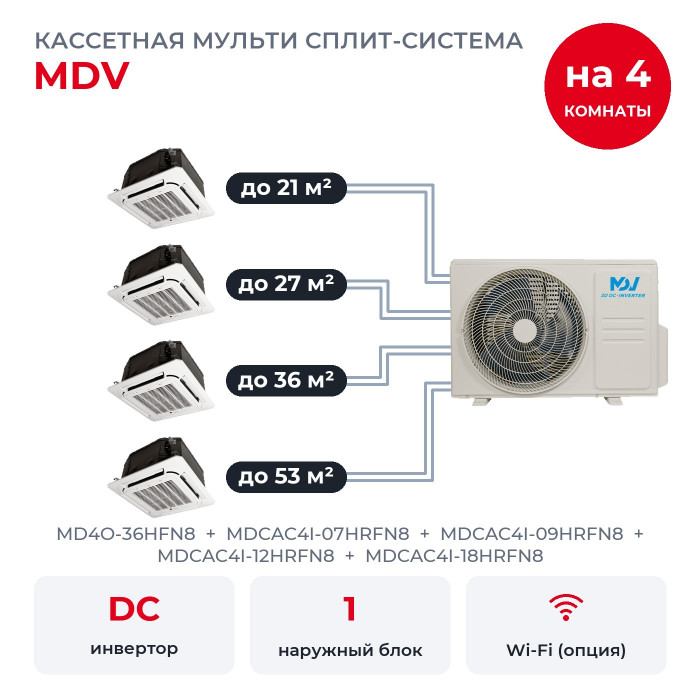

Четыре помещения обслуживает один наружный блок MD4O-36HFN8 на фасаде. Здесь приёмная до 21 м², офис до 27 м², гостиная до 36 м² и большой торговый зал до 53 м², и для каждого помещения свой внутренний блок: MDCAC4I-07HRFN8, MDCAC4I-09HRFN8, MDCAC4I-12HRFN8, MDCAC4I-18HRFN8. Кассеты выбирают, когда стену под блок занять нельзя: всё прячется за подвесным потолком, снизу остаётся только решётка панели.

Как делится мощность

Внутренние блоки вместе рассчитаны на 13,49 кВт холода, наружный номинально выдаёт 10,55 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-36HFN8 разделит свои 10,55 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Один наружный блок на четыре комнаты

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Внутренние блоки

• MDCAC4I-07HRFN8: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-18HRFN8: 5,28 кВт холода, помещение до 53 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Возможности блоков MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Память жалюзи: после включения они встают в заданное положение.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть таймер, выключение подсветки и звука на ночь, самодиагностика с выводом кода ошибки и автоперезапуск после отключения света. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный MD4O-36HFN8

У MD4O-36HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 6,5 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 10,55 кВт между блоками.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, четыре кассеты с декоративными панелями T-MBQ4-03BD и четыре инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
