Кассетная мульти сплит-система MDV на 3 комнаты MD4O-36HFN8/MDCAC4I-07HRFN8/MDCAC4I-12HRFN8/MDCAC4I-18HRFN8

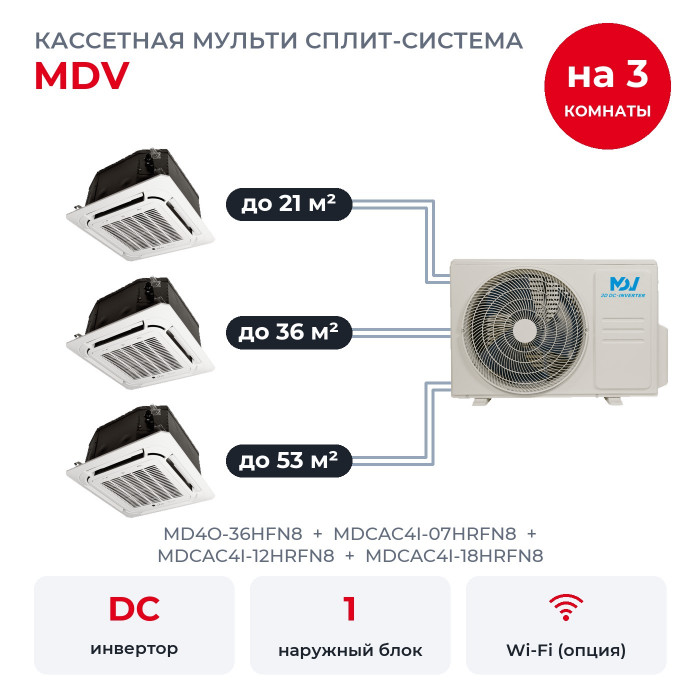

Три помещения обслуживает один наружный блок MD4O-36HFN8 на фасаде. Здесь офис до 21 м², гостиная до 36 м² и open space до 53 м², и для каждого помещения свой внутренний блок: MDCAC4I-07HRFN8, MDCAC4I-12HRFN8, MDCAC4I-18HRFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Хватит ли мощности на три комнаты

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,85 кВт, а MD4O-36HFN8 номинально выдаёт 10,55 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Пока работает часть комнат, запаса хватает. Когда все три включены на максимуме одновременно, наружный распределяет свои 10,55 кВт между блоками, и каждый получает меньше своего номинала. Таблиц мощности по комнатам MDV не публикует.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: MD5OB-42HFN8 на 12,31 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

У MD4O-36HFN8 четыре выхода, в этом комплекте заняты три: один свободный выход остаётся на будущую комнату.

Состав по комнатам

• MDCAC4I-07HRFN8: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-18HRFN8: 5,28 кВт холода, помещение до 53 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Функции MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Дренажная помпа встроена и откачивает конденсат сама.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Память жалюзи: после включения они встают в заданное положение.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Есть и полезные мелочи: выключение подсветки и звука на ночь, автоперезапуск после отключения света, таймер включения и выключения и самодиагностика с выводом кода ошибки. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок MD4O-36HFN8 и монтаж

MD4O-36HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 6,5 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Хладагент R32: заводская заправка 2,1 кг рассчитана на 30 м трасс, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.

Вопросы

Можно ли потом добавить комнату? Да, у MD4O-36HFN8 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций MDV.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
