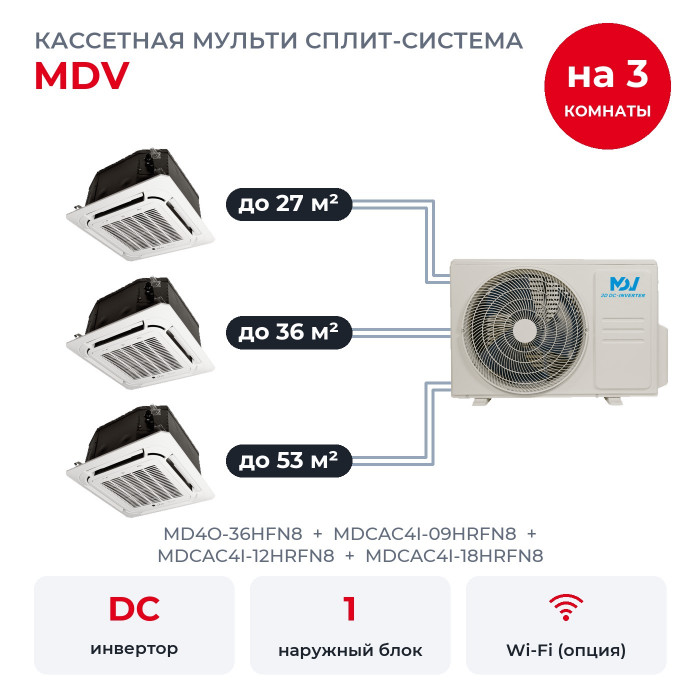

Кассетная мульти сплит-система MDV на 3 комнаты MD4O-36HFN8/MDCAC4I-09HRFN8/MDCAC4I-12HRFN8/MDCAC4I-18HRFN8

Эта мульти сплит-система MDV подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в трёх помещениях: офис до 27 м², класс до 36 м² и зал до 53 м². В комплект входят компактные кассеты MDCAC4I-09HRFN8, MDCAC4I-12HRFN8, MDCAC4I-18HRFN8 и наружный MD4O-36HFN8. Кассеты выбирают, когда стену под блок занять нельзя: всё прячется за подвесным потолком, снизу остаётся только решётка панели.

Один наружный блок на три комнаты

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Кассета MDCAC4I уходит в подвесной потолок, в комнате остаётся только панель 620×620 мм, из которой воздух расходится на четыре стороны. Встроенная помпа поднимает конденсат на высоту до 1000 мм.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 11,44 кВт холода, наружный номинально выдаёт 10,55 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если все комнаты включить на максимум одновременно, MD4O-36HFN8 разделит свои 10,55 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Тот же набор блоков принимает и MD5OB-42HFN8 на 12,31 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

У MD4O-36HFN8 четыре выхода, в этом комплекте заняты три: один свободный выход остаётся на будущую комнату.

Блоки и подключение

• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-18HRFN8: 5,28 кВт холода, помещение до 53 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Что умеют блоки MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Дренажная помпа встроена и откачивает конденсат сама.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Память жалюзи: после включения они встают в заданное положение.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Ещё есть самодиагностика с кодами ошибок, таймер включения и выключения, отключение подсветки дисплея и звуковых сигналов и авторестарт после перебоя с электричеством. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок MD4O-36HFN8 и монтаж

У MD4O-36HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 6,5 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 10,55 кВт между блоками.

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
