Кассетная мульти сплит-система MDV на 3 комнаты MD4O-36HFN8/MDCAC4I-09HRFN8/MDCAC4I-12HRFN8x2

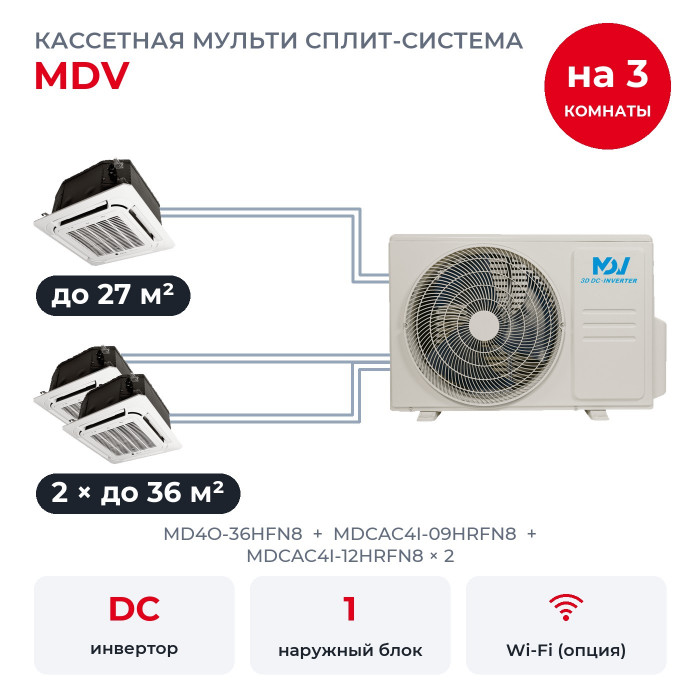

Эта мульти сплит-система MDV подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в трёх помещениях: кабинет до 27 м², торговый зал до 36 м² и класс до 36 м². В комплект входят компактные кассеты MDCAC4I-09HRFN8, MDCAC4I-12HRFN8 × 2 и наружный MD4O-36HFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 9,68 кВт холода, наружный номинально выдаёт 10,55 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда все три комнаты работают на максимуме одновременно.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций MDV.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Блоки и подключение

• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8 × 2: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

На наружном стоят выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2", у внутренних этого комплекта трубы тех же диаметров, 1/4" и 3/8", так что переходники не понадобятся.

Функции MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Дренажная помпа встроена и откачивает конденсат сама.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Память жалюзи: после включения они встают в заданное положение.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Есть и полезные мелочи: таймер, авторестарт после перебоя с электричеством, самодиагностика с выводом кода ошибки и выключение подсветки и звука на ночь. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный блок MD4O-36HFN8 и монтаж

MD4O-36HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 6,5 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.

Вопросы

Хватит ли мощности на три комнаты сразу? Да, сумма блоков не больше номинала наружного, все три блока могут работать на максимуме одновременно.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
