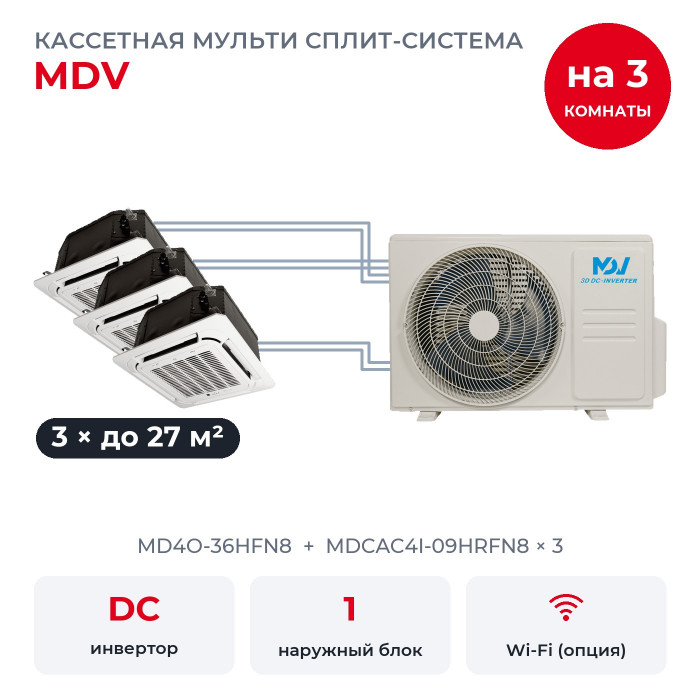

Кассетная мульти сплит-система MDV на 3 комнаты MD4O-36HFN8/MDCAC4I-09HRFN8x3

Комплект подойдёт для трёх помещений: приёмная до 27 м², шоурум до 27 м² и офис до 27 м². Для помещений подобраны компактные кассеты MDCAC4I-09HRFN8 × 3, а наружный MD4O-36HFN8 один на всех. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Кассета MDCAC4I уходит в подвесной потолок, в комнате остаётся только панель 620×620 мм, из которой воздух расходится на четыре стороны. Встроенная помпа поднимает конденсат на высоту до 1000 мм.

Что умеют блоки MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Дренажная помпа встроена и откачивает конденсат сама.
• Запоминание положения жалюзи после выключения.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть автоперезапуск после отключения света, таймер, самодиагностика с кодами ошибок и отключение подсветки дисплея и звуковых сигналов. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 7,92 кВт, наружный номинально даёт 10,55 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда все три комнаты работают на максимуме одновременно.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций MDV. Если расширять систему не планируете, тот же набор блоков принимает MD4O-28HFN8 на 8,21 кВт: его мощности хватает на все три комнаты сразу, и он дешевле.

Блоки и подключение

MDCAC4I-09HRFN8 × 3: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD. В комплекте одинаковые блоки.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Монтаж и наружный блок

MD4O-36HFN8 работает на R32, у него компрессор GMCC, сезонная эффективность SEER 6,5 и SCOP 4,0. К нему подключают до четырёх внутренних блоков, но не меньше двух. Гарантия MDV на мульти сплит-системы 3 года.

• Хладагент R32: заводская заправка 2,1 кг рассчитана на 30 м трасс, на более длинных систему дозаправляют при монтаже.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Можно ли потом добавить комнату? Да, у MD4O-36HFN8 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций MDV.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
