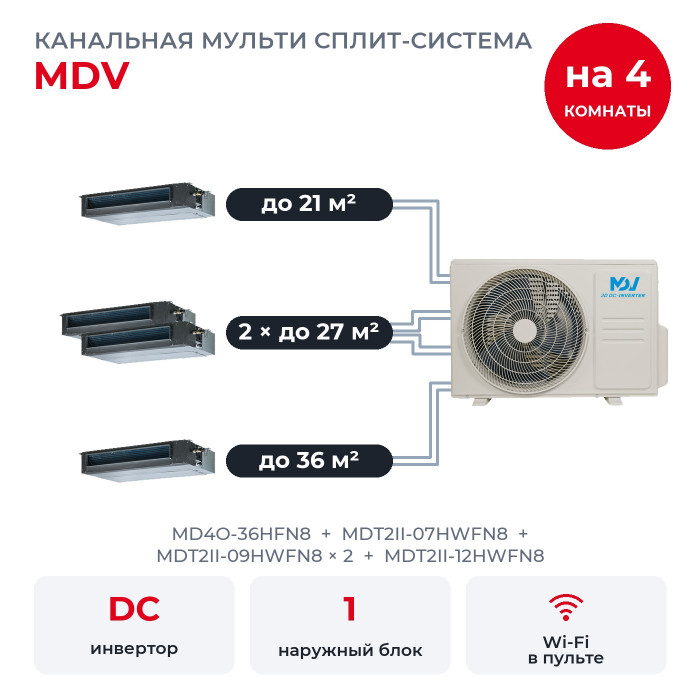

Канальная мульти сплит-система MDV на 4 комнаты MD4O-36HFN8/MDT2II-07HWFN8/MDT2II-09HWFN8x2/MDT2II-12HWFN8

Комплект подойдёт для четырёх помещений: гардеробная до 21 м², кабинет до 27 м², спальня до 27 м² и переговорная до 36 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8, MDT2II-09HWFN8 × 2, MDT2II-12HWFN8, а наружный MD4O-36HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 10,85 кВт холода, наружный номинально выдаёт 10,55 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-36HFN8 разделит свои 10,55 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если все четыре комнаты жаркие и работают весь день, возьмите наружный мощнее: MD5OB-42HFN8 на 12,31 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

Один наружный блок на четыре комнаты

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Состав по комнатам

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8 × 2: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Дренажная помпа встроена и откачивает конденсат сама.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Фильтр на заборе воздуха входит в комплект блока.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть самодиагностика с кодами ошибок, таймер и автоперезапуск после отключения света. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

У MD4O-36HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 6,5 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Фреон. С завода в контуре 2,1 кг R32, его хватает на трассы общей длиной до 30 м, дальше дозаправляют 12 г на метр трубы 1/4".

Вопросы

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 10,55 кВт между блоками.

Что входит в комплект? Наружный блок, четыре канальных блока с фильтрами и четыре проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
