Канальная мульти сплит-система MDV на 4 комнаты MD4O-36HFN8/MDT2II-07HWFN8x2/MDT2II-12HWFN8x2

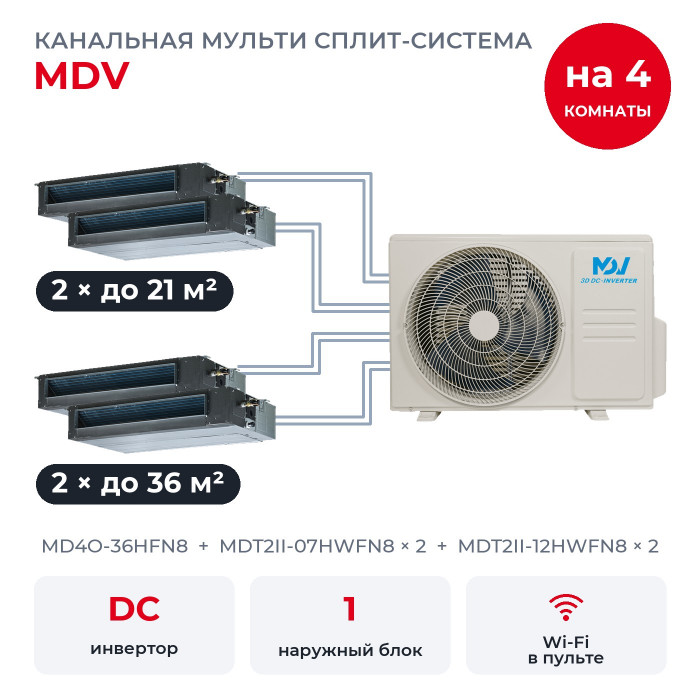

Комплект подойдёт для четырёх помещений: гардеробная до 21 м², кабинет до 21 м², столовая до 36 м² и переговорная до 36 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8 × 2, MDT2II-12HWFN8 × 2, а наружный MD4O-36HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Один наружный блок на четыре комнаты

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 11,14 кВт, а MD4O-36HFN8 номинально выдаёт 10,55 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD4O-36HFN8 разделит свои 10,55 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Если все четыре комнаты жаркие и работают весь день, возьмите наружный мощнее: MD5OB-42HFN8 на 12,31 кВт принимает тот же набор, и по таблице MDV загрузка у него не больше 100%.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Дренажная помпа встроена и откачивает конденсат сама.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть самодиагностика с выводом кода ошибки, таймер и автоперезапуск после отключения света. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Внутренние блоки

• MDT2II-07HWFN8 × 2: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8 × 2: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Что важно знать про MD4O-36HFN8

У MD4O-36HFN8 компрессор GMCC, хладагент R32, сезонная эффективность SEER 6,5 и SCOP 4,0. Внутренних к нему подключают не меньше двух и не больше четырёх. MDV даёт на мульти сплит-системы гарантию 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 80 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м.
• Хладагент R32: заводская заправка 2,1 кг рассчитана на 30 м трасс, на более длинных систему дозаправляют при монтаже.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить пятую комнату? Нет, у MD4O-36HFN8 четыре выхода, и все заняты.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, четыре канальных блока с фильтрами и четыре проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
