Кассетная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDCA2I-09HRFN8x2/MDCA2I-18HRFN8x2

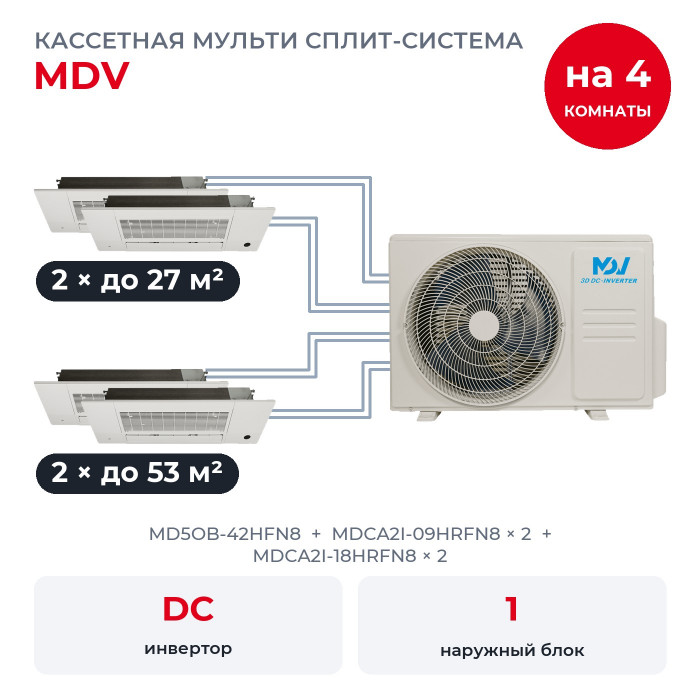

Четыре помещения обслуживает один наружный блок MD5OB-42HFN8 на фасаде. Здесь приёмная до 27 м², офис до 27 м², open space до 53 м² и большой торговый зал до 53 м², и для каждого помещения свой внутренний блок: MDCA2I-09HRFN8 × 2, MDCA2I-18HRFN8 × 2. Такие кассеты выбирают, когда стена в комнате должна остаться свободной, а места над потолком немного.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 15,84 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Пока работает часть комнат, запаса хватает. Когда все четыре включены на максимуме одновременно, наружный распределяет свои 12,31 кВт между блоками, и каждый получает меньше своего номинала. Таблиц мощности по комнатам MDV не публикует.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты четыре. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободный выход останется пустым.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

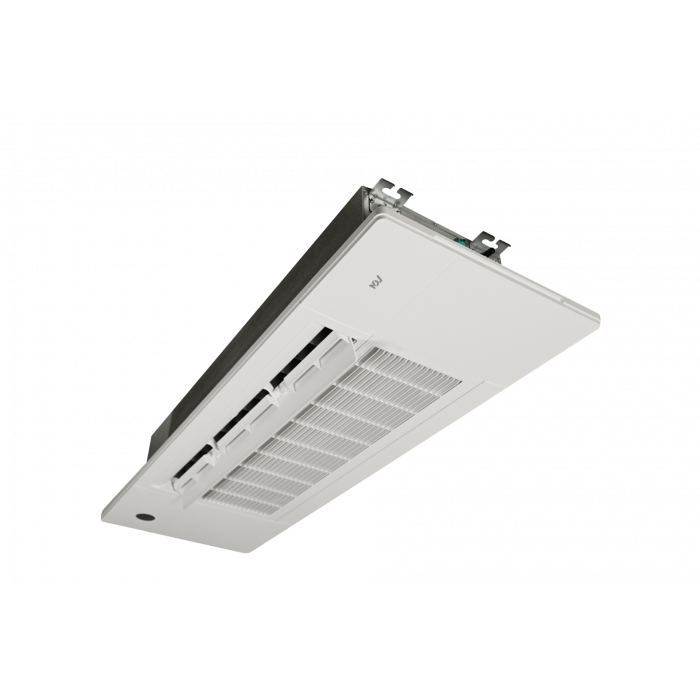

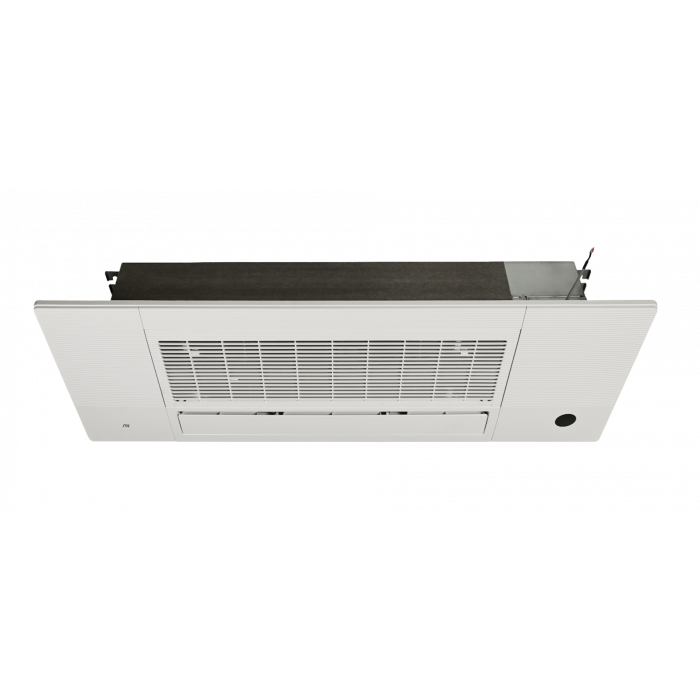

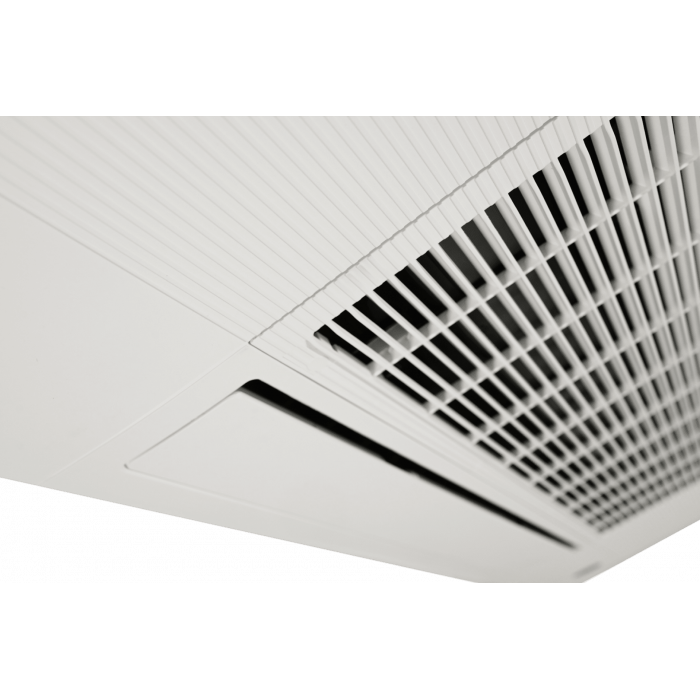

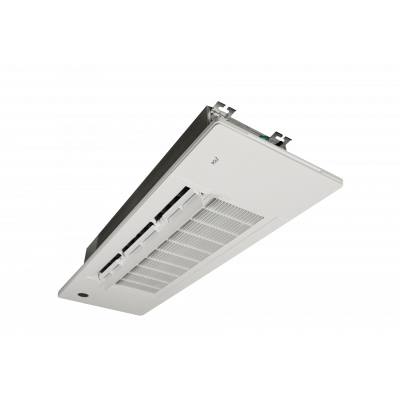

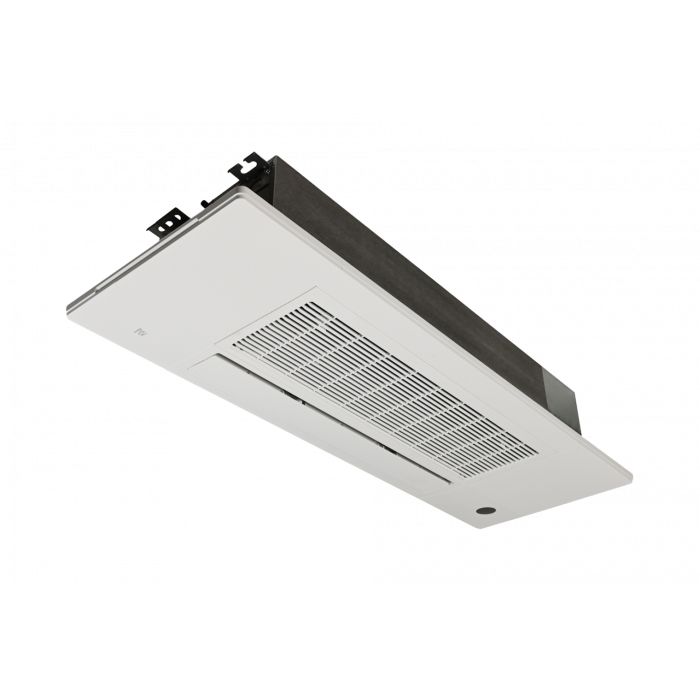

MDCA2I, однопоточная кассета с корпусом высотой всего 130 мм: она уходит в подвесной потолок и направляет поток в одну сторону. Встроенный насос откачивает конденсат, панель уже входит в позицию комплекта.

Состав по комнатам

• MDCA2I-09HRFN8 × 2: 2,64 кВт холода, помещение до 27 м², однопоточная кассета, корпус 880×130×450 мм, панель T-MBQ1-UTA-A-TED 1180×500 мм, на малой скорости 32 дБ(А).
• MDCA2I-18HRFN8 × 2: 5,28 кВт холода, помещение до 53 м², однопоточная кассета, корпус 1180×130×450 мм, панель T-MBQ1-UTB-A-TED 1480×500 мм, на малой скорости 35 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2", а остальные блоки 18 через переходник на 3/8". Переходники подбирает монтажник вместе с трубами.

Функции MDCA2I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.

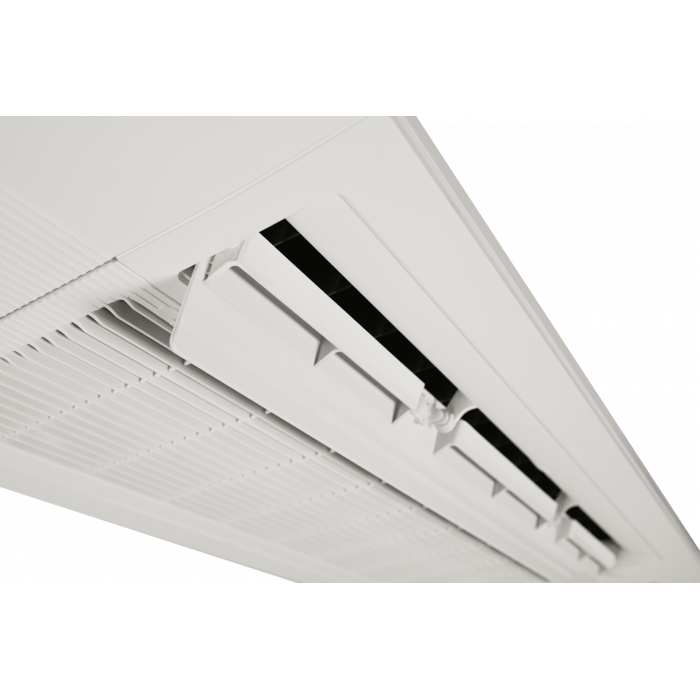

• Запоминание положения жалюзи после выключения.

Кроме того, есть выключение подсветки и звука на ночь, автоперезапуск после отключения света, таймер и самодиагностика с выводом кода ошибки. С каждой кассетой идёт инфракрасный пульт с держателем, проводной пульт можно докупить.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".

Вопросы

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но рекомендуемые сочетания MDV ещё один блок к такому набору не предусматривают.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, четыре однопоточные кассеты с декоративными панелями и четыре инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
