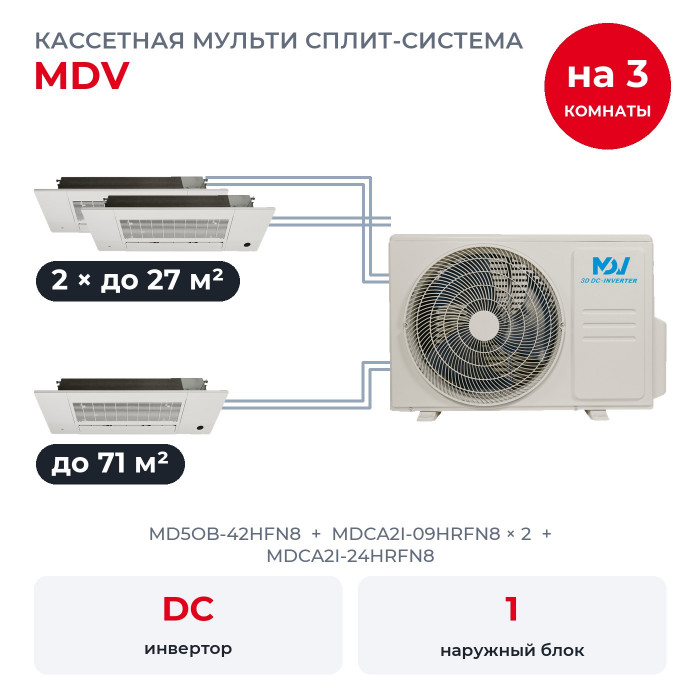

Кассетная мульти сплит-система MDV на 3 комнаты MD5OB-42HFN8/MDCA2I-09HRFN8x2/MDCA2I-24HRFN8

Три помещения обслуживает один наружный блок MD5OB-42HFN8 на фасаде. Здесь приёмная до 27 м², переговорная до 27 м² и шоурум до 71 м², и для каждого помещения свой внутренний блок: MDCA2I-09HRFN8 × 2, MDCA2I-24HRFN8. Такие кассеты выбирают, когда стена в комнате должна остаться свободной, а места над потолком немного.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDCA2I, однопоточная кассета с корпусом высотой всего 130 мм: она уходит в подвесной потолок и направляет поток в одну сторону. Встроенный насос откачивает конденсат, панель уже входит в позицию комплекта.

Как делится мощность

Внутренние блоки вместе рассчитаны на 12,31 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 100%, то есть без потери производительности.

Все три блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты три. По таблице комбинаций MDV к такому набору можно добавить ещё один блок, но не больше.

Возможности блоков MDCA2I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Дренажная помпа встроена и откачивает конденсат сама.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.
• Запоминание положения жалюзи после выключения.

Есть и полезные мелочи: таймер, авторестарт после перебоя с электричеством, выключение подсветки и звука на ночь и самодиагностика с кодами ошибок. С каждой кассетой идёт инфракрасный пульт с держателем, проводной пульт можно докупить.

Внутренние блоки

• MDCA2I-09HRFN8 × 2: 2,64 кВт холода, помещение до 27 м², однопоточная кассета, корпус 880×130×450 мм, панель T-MBQ1-UTA-A-TED 1180×500 мм, на малой скорости 32 дБ(А).
• MDCA2I-24HRFN8: 7,03 кВт холода, помещение до 71 м², однопоточная кассета, корпус 1180×130×450 мм, панель T-MBQ1-UTB-A-TED 1480×500 мм, на малой скорости 37 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоку 24 (трубы 3/8" и 5/8") нужны переходники. Переходники подбирает монтажник вместе с трубами.

Наружный блок MD5OB-42HFN8 и монтаж

MD5OB-42HFN8 работает на R32, у него двойной ротационный компрессор GMCC. К нему подключают до пяти внутренних блоков, но не меньше двух. Шум наружного 63 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, но не больше одной: по таблице комбинаций MDV к такому набору добавляется ещё один блок.

Нужен ли подвесной потолок? Да, однопоточную кассету встраивают в подвесной потолок, корпус высотой 130 мм уходит за него.

Что входит в комплект? Наружный блок, три однопоточные кассеты с декоративными панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
